Виды шарнирных наконечников

Наконечник тяги со встроенным подшипником скольжения представляет собой готовую к монтажу деталь и может быть быстро и легко закреплен на взаимодействующих элементах машины. Большое разнообразие материалов пар трения шарнирной головки и различные варианты сборки (внутренняя или наружная резьба, правая или левая резьба) позволяют реализовать множество технических решений.

Материалы внутреннего и внешнего колец шарнирного подшипника могут быть зашифрованы как в основном обозначении подшипника, так и в суффиксе, в зависимости от производителя. Подшипники с парой трения сталь-сталь/бронза/латунь требуют периодического смазывания. Шарнирные головки с одним из материалов пары трения PTFE (фторопласт) не требуют обслуживания и не должны смазываться.

Шарнирные наконечники с наружной резьбой

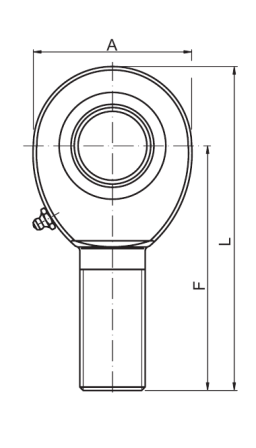

Чертеж шарнирного наконечника SA с наружной резьбой

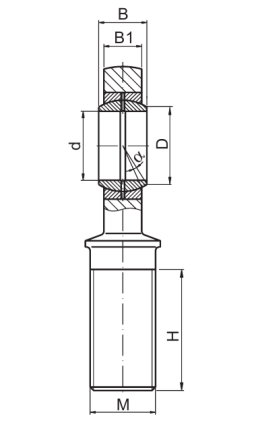

Чертеж шарнирного наконечника SA с наружной резьбой (вид сбоку)

Наименование	Размеры
Наименование	d	B	B1	A	F	L	D	Резьба	H	Вес, кг
SA5	5	8	6.00	18	33	42	7.7	M5	20	0.013
SAL5	5	8	6.00	18	33	42	7.7	M5	20	0.013
SA6	6	9	6.75	20	36	46	8.9	M6	22	0.020
SAL6	6	9	6.75	20	36	46	8.9	M6	22	0.020
SA8	8	12	9.00	24	42	54	10.4	M8	25	0.020
SAL8	8	12	9.00	24	42	54	10.4	M8	25	0.033
SA10	10	14	10.50	28	48	62	12.9	M10	29	0.056
SAL10	10	14	10.50	28	48	62	12.9	M10	29	0.056
SA12	12	16	12.00	32	54	70	15.4	M12	33	0.087
SAL12	12	16	12.00	32	54	70	15.4	M12	33	0.087
SA14	14	19	13.50	36	60	78	16.8	M14	38	0.129
SAL14	14	19	13.50	36	60	78	16.8	M14	38	0.129
SA16	16	21	15.00	42	66	87	19.3	M16	40	0.189
SAL16	16	21	15.00	42	66	87	19.3	M16	40	0.189
SA18	18	23	16.50	46	72	95	21.8	M18x1.5	44	0.267
SAL18	18	23	16.50	46	72	95	21.8	M18x1.5	44	0.267
SA20	20	25	18.00	50	78	103	24.3	M20x1.5	47	0.348
SAL20	20	25	18.00	50	78	103	24.3	M20x1.5	47	0.348
SA22	22	28	20.00	54	84	111	25.8	M22x1.5	51	0.443
SAL22	22	28	20.00	54	84	111	25.8	M22x1.5	51	0.443
SA25	25	31	22.00	60	94	124	29.6	M24x2	58	0.600
SAL25	25	31	22.00	60	94	124	29.6	M24x2	58	0.600
SA30	30	37	25.00	70	110	145	34.8	M30x2	71	1.030
SAL30	30	37	25.00	70	110	145	34.8	M30x2	71	1.030
SA35	35	43	28.00	80	125	165	37.7	M36x2	77	1.600
SAL35	35	43	28.00	80	125	165	37.7	M36x2	77	1.600

Шаринирные наконечники с внутренней резьбой

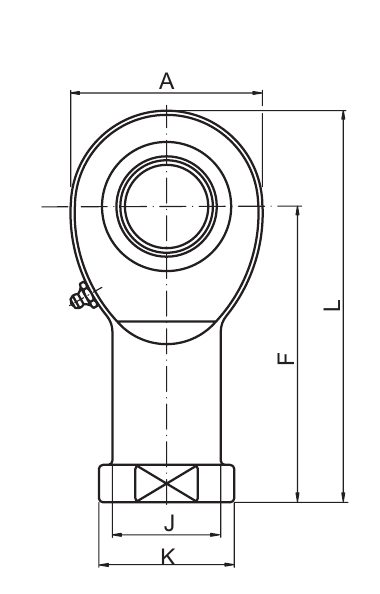

Чертеж шарнирного наконечника серии SI с внутренней резьбой

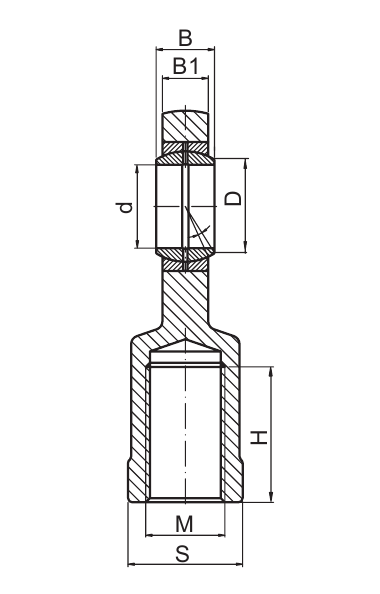

Чертеж шарнирного наконечника серии SI с внутренней резьбой (вид сбоку)

Наименование	Размеры
Наименование	d	B	B1	A	F	L	K	J	D	S	Резьба	H	Вес, кг
SI05	5	8	6.00	18	27	36	11	9.0	7.7	9	M5	10	0.018
SIL05	5	8	6.00	18	27	36	11	9.0	7.7	9	M5	10	0.018
SI06	6	9	6.75	20	30	40	13	10.0	8.9	11	M6	12	0.027
SIL06	6	9	6.75	20	30	40	13	10.0	8.9	11	M6	12	0.027
SI08	8	12	9.00	24	36	48	16	12.5	10.4	13	M8	16	0.046
SIL08	8	12	9.00	24	36	48	16	12.5	10.4	13	M8	16	0.046
SI10	10	14	10.50	28	43	57	19	15.0	12.9	17	M10	20	0.076
SIL10	10	14	10.50	28	43	57	19	15.0	12.9	17	M10	20	0.076
SI12	12	16	12.00	32	50	66	22	17.5	15.4	19	M12	22	0.115
SIL12	12	16	12.00	32	50	66	22	17.5	15.4	19	M12	22	0.115
SI14	14	19	13.50	36	57	75	25	20.0	16.8	22	M14	25	0.170
SIL14	14	19	13.50	36	57	75	25	20.0	16.8	22	M14	25	0.170
SI16	16	21	15.00	42	64	85	27	22.0	19.3	22	M16	28	0.230
SIL16	16	21	15.00	42	64	85	27	22.0	19.3	22	M16	28	0.230
SI18	18	23	16.50	46	71	94	31	25.0	21.8	27	M18x1.5	32	0.320
SIL18	18	23	16.50	46	71	94	31	25.0	21.8	27	M18x1.5	32	0.320
SI20	20	25	18.00	50	77	102	34	27.5	24.3	32	M20x1.5	33	0.415
SIL20	20	25	18.00	50	77	102	34	27.5	24.3	32	M20x1.5	33	0.415
SI20	22	28	20.00	54	84	111	37	30.0	25.8	22	M22x1.5	37	0.540
SIL22	22	28	20.00	54	84	111	37	30.0	25.8	22	M22x1.5	37	0.540
SI25	25	31	22.00	60	94	124	42	33.5	29.6	36	M24x2	42	0.750
SIL25	25	31	22.00	60	94	124	42	33.5	29.6	36	M24x2	42	0.750
SI30	30	37	25.00	70	110	145	50	40.0	34.8	41	M30x2	51	1.130
SIL30	30	37	25.00	70	110	145	50	40.0	34.8	41	M30x2	51	1.130
Sl35	35	43	28.00	80	125	165	58	46.0	37.7	50	M36x2	56	1.600
SIL35	35	43	28.00	80	125	165	58	46.0	37.7	50	M36x2	56	1.600
