Радиальные шариковые двухрядные подшипники

Двухрядный радиальный шарикоподшипник выполняет функцию пары одиночных радиальных шарикоподшипников в тех случаях, когда необходимо увеличить грузоподъемность.

В таблице ниже перечислены размеры и характеристики двухрядных радиальных шариковых подшипников.

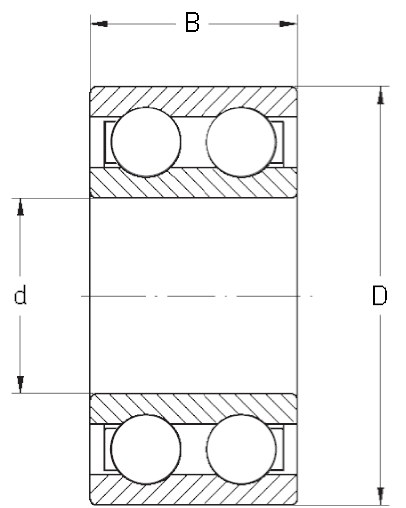

Чертеж двухрядного шарикового подшипника

Обозначение	Основные размеры, мм			Допустимые нагрузки, kН		Предельная скорость вращения, об/мин		Вес, кг
Обозначение	d	D	B	Динам.	Стат.	Смазка	Масло	Вес, кг

4200	10	30	14	9.15	4.5	18000	24000	0.049
4201	12	32	14	10.6	6.2	17000	20000	0.053
4202	15	35	14	11.9	7.5	14000	17000	0.059
4302	15	42	17	14.8	9.5	12000	15000	0.12
4203	17	40	16	14.8	9.5	12000	15000	0.09
4303	17	47	19	19.5	13.2	10000	13000	0.16
4204	20	47	18	17.8	12.5	10000	13000	0.14
4304	20	52	21	23.4	16	9500	12000	0.21
4205	25	52	18	19	14.6	9000	11000	0.16
4305	25	62	24	31.9	22.4	8500	10000	0.34
4206	30	62	20	26	20.8	8000	9500	0.26
4306	30	72	27	41	30	7000	8500	0.5
4207	35	72	23	35.1	28.5	6700	8000	0.4
4307	35	80	31	50.7	38	6300	7500	0.69
4208	40	80	23	37.1	32.5	6000	7000	0.5
4308	40	90	33	55.9	45	5600	6700	0.95
4209	45	85	23	39	36	5600	6700	0.54
4309	45	100	36	68.9	56	5000	6000	1.25
4210	50	90	23	41	40	5000	6000	0.58
4310	50	110	40	81.9	69.5	4500	5300	1.7
4211	55	100	25	44.9	44	4800	5600	0.8
4311	55	120	43	97.5	83	4300	5000	2.15
4212	60	110	28	57.2	55	4500	5300	1.1
4312	60	130	46	112	98	3800	4500	2.65
4213	65	120	31	67.6	67	4000	4800	1.45
4313	65	140	48	121	106	3600	4300	3.25
4214	70	125	31	70.2	73.5	3600	4300	1.5
4314	70	150	51	138	125	3200	3800	3.95
4215	75	130	31	72.8	80	3400	4000	1.6
4315	75	160	55	156	143	3000	3600	4.8
4216	80	140	33	80.6	90	3200	3800	2
4217	85	150	36	93.6	102	3000	3600	2.55
4218	90	160	40	112	122	2800	3400	3.2
4220	100	180	46	140	156	2400	3000	4.7
