Виды шариковых подшипников для линейного перемещения

В таблице приведены размеры линейных шариковых подшипников LM. Подшипники с полимерными уплотнениями дополнительно маркируются суффиксом UU.

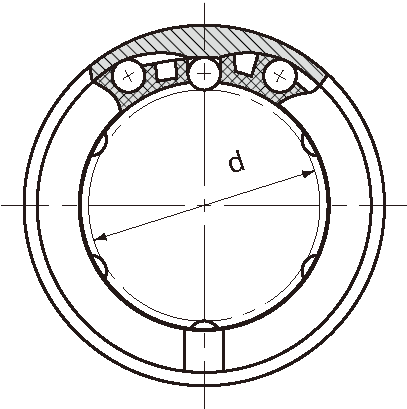

Чертёж подшипника LM (вид с лицевой стороны)

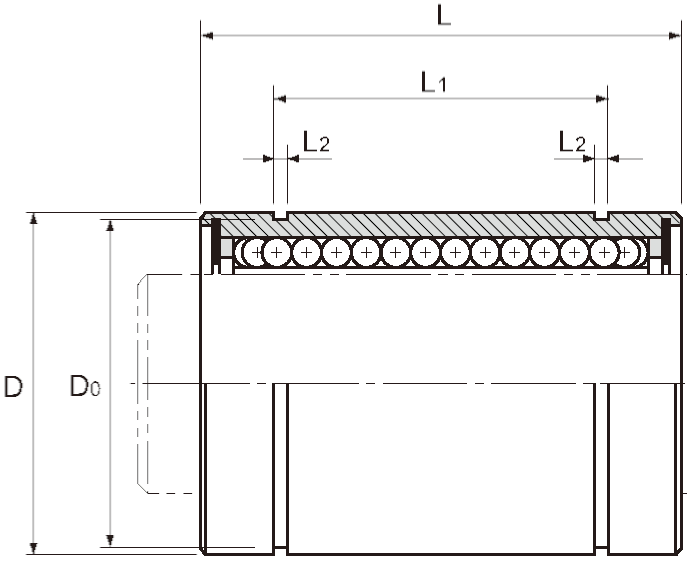

Обозначение	d	D	L	L1	L2	Кол-во витков	Нагрузка динам, kN	Нагрузка стат. kN	Вес, кг
LM 3	3	7	10	-	-	4	0.0882	0.108	1.4
LM 4	4	8	12	-	-	4	0.0882	0.127	1.9
LM 5	5	10	15	10.2	1.1	4	0.167	0.206	4
LM 6	6	12	19	13.5	1.1	4	0.206	0.265	8
LM 8	8	15	24	17.5	1.1	4	0.265	0.402	16
LM 10	10	19	29	22	1.3	4	0.373	0.549	30
LM 12	12	21	30	23	1.3	4	0.412	0.598	31.5
LM 13	13	23	32	23	1.3	4	0.51	0.775	43
LM 16	16	28	37	26.5	1.6	5	0.775	1.18	69
LM 20	20	32	42	30.5	1.6	5	0.863	1.37	87
LM 25	25	40	59	41	1.85	6	0.98	1.57	220
LM 30	30	45	64	44.5	1.85	6	1.57	2.75	250
LM 35	35	52	70	49.5	2.1	6	1.67	3.14	390
LM 40	40	60	80	60.5	2.1	6	2.16	4.02	58
LM 50	50	80	100	74	2.6	6	3.82	7.94	1580
LM 60	60	90	110	85	3.15	6	4.71	10	2000

Так как сепаратор в данной модели подшипника фиксируется эластомерным кольцом, его предел температуры эксплуатации +80°C. При температуре среды, превышающей +80°C, рекомендуется использовать модель с металлическим стопорящим кольцом LM-GA.
В моделях с отверстием для смазывания к основному обозначению добавляется суффикс OH.
