Двухрядные шариковые самоцентрирующиеся подшипники

В двухрядных самоустанавливающихся шариковых подшипниках внутренняя обойма и сепаратор с шариками свободно вращаются относительно внешней обоймы, компенсируя несоосности, прогибы вала и деформации корпуса. Допускается отклонение до 4° от среднего положения.
Подшипники бывают закрытыми полимерными / прорезиненными контактными уплотнениями 2RS.

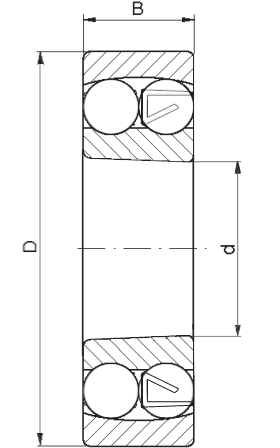

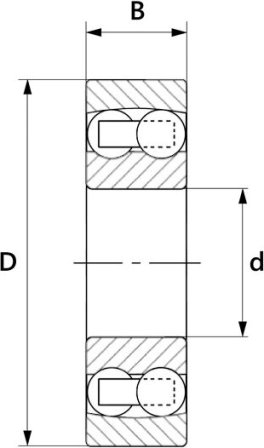

В таблице ниже перечислены размеры и характеристики двухрядных шариковых подшипников с цилиндрическим внутренним кольцом.

Обозначение	Основные размеры, мм			Допустимые нагрузки, kН		Предельная скорость вращения, об/мин		Вес, кг
Обозначение	d	D	B	Динам.	Стат.	Смазка	Масло	Вес, кг

135	5	19	6	2.51	0.48	45000	63000	0.009
126	6	19	6	2.51	0.48	45000	70000	0.009
127	7	22	7	2.65	0.56	30000	36000	0.014
108	8	22	7	2.65	0.56	40000	60000	0.014
128	8	24	8	3.2	0.73	28000	34000	0.017
129	9	26	8	3.9	0.815	26000	32000	0.022
1200	10	30	9	5.53	1.18	24000	30000	0.034
2200	10	30	14	8.06	1.73	22000	28000	0.037
1300	10	35	11	7.25	1.62	18000	21000	0.058
2300	10	35	17	10.1	2.15	17000	20000	0.07
1201	12	32	10	6.24	1.43	22000	28000	0.04
2201	12	32	14	8.52	1.9	20000	26000	0.053
1301	12	37	12	9.36	2.16	18000	22000	0.067
2301	12	37	17	11.7	2.7	17000	20000	0.095
1202	15	35	11	7.41	1.76	19000	24000	0.049
2202	15	35	14	8.71	2.04	18000	22000	0.06
1302	15	42	13	10.8	2.6	17000	20000	0.094
2302	15	42	17	11.9	2.9	15000	18000	0.114
1203	17	40	12	8.84	2.2	18000	22000	0.073
2203	17	40	16	10.6	2.55	17000	20000	0.088
1303	17	47	14	12.7	3.4	14000	17000	0.13
2303	17	47	19	14.6	3.55	13000	16000	0.158
1204	20	47	14	12.7	3.4	15000	18000	0.12
2204	20	47	18	16.8	4.15	14000	17000	0.14
1304	20	52	15	14.3	4	12000	15000	0.163
2304	20	52	21	18.2	4.75	11000	14000	0.209
1205	25	52	15	14.3	4	13000	16000	0.141
2205	25	52	18	16.8	4.4	11000	14000	0.163
1305	25	62	17	19	5.4	9500	12000	0.257
2305	25	62	24	24.2	6.55	9500	12000	0.335
1206	30	62	16	15.6	4.65	10000	13000	0.22
2206	30	62	20	23.8	6.7	9500	12000	0.26
1306	30	72	19	22.5	6.8	9000	11000	0.387
2306	30	72	27	31.2	8.8	8500	10000	0.5
1207	35	72	17	19	6	9000	11000	0.325
2207	35	72	23	30.7	8.8	8500	10000	0.41
1307	35	80	21	26.5	8.5	7500	9000	0.51
2307	35	80	31	39.7	11.2	7000	8500	0.68
1208	40	80	18	19.9	6.95	8500	10000	0.42
2208	40	80	23	31.9	10	7500	9000	0.5
1308	40	90	23	33.8	11.2	6700	8000	0.72
2308	40	90	33	54	16	6300	7500	9.3
1209	45	85	19	22.9	7.8	7500	9000	0.465
2209	45	85	23	23.5	10.6	7000	8500	0.545
1309	45	100	25	39	13.4	6300	7500	0.957
2309	45	100	36	63.7	19.3	5600	6700	1.23
1210	50	90	20	26.5	9.15	7000	8500	0.525
2210	50	90	23	33.8	11.2	6300	7500	0.59
1310	50	110	27	43.6	14	5600	6700	1.21
2310	50	110	40	63.7	20	5300	6300	1.64
1211	55	100	21	27.6	10.6	6300	7500	0.705
2211	55	100	25	39	13.4	6000	7000	0.81
1311	55	120	29	50.7	18	5000	6000	1.58
2311	55	120	43	76.1	24	4800	5600	2.1
1212	60	110	22	31.2	12.2	5600	6700	0.9
2212	60	110	28	48.8	17	5300	6300	1.09
1312	60	130	31	58.5	22	4500	5300	1.96
2312	60	130	46	87.1	28.5	4500	5300	2.6
1412	60	150	42	125	41.5	3800	4500	3.3
1213	65	120	23	35.1	14	5300	6300	1.15
2213	65	120	31	57.2	20	5000	6000	1.46
1313	65	140	33	65	25.5	4300	5000	2.45
2313	65	140	48	95.6	32.5	4000	4800	3.23
1214	70	125	24	34.5	13.7	5000	6000	1.26
2214	70	125	31	44.2	17	4800	5600	1.52
1314	70	150	35	74.1	27.5	4000	4800	2.99
2314	70	150	51	111	37.5	3800	4500	3.9
1215	75	130	25	39	15.6	4800	5600	1.36
2215	75	130	31	44.2	18	4500	5300	1.62
1315	75	160	37	79.3	30	3800	4500	3.56
2315	75	160	55	124	43	3400	4000	4.72
1216	80	140	26	39.7	1.7	4500	5300	1.67
2216	80	140	33	65	25.5	4000	4800	2.01
1316	80	170	39	88.4	33.5	3600	4300	4.18
2316	80	170	58	135	49	3200	3800	6.1
1217	85	150	28	48.8	20.8	4000	4800	2.07
2217	85	150	36	58.5	23.6	3800	4500	2.52
1317	85	180	41	97.5	38	3400	4000	4.98
2317	85	180	60	140	51	3000	3600	7.05
1218	90	160	30	57.2	23.6	3800	4500	2.52
2218	90	160	40	70.2	28.5	3600	4300	3.4
1318	90	190	43	117	44	3200	3800	5.8
2318	90	190	64	153	57	2800	3400	8.44
1219	95	170	32	63.7	27	3600	4300	3.1
2219	95	170	43	83.2	34.5	3400	4000	4.1
1319	95	200	45	133	51	3000	3600	6.69
2319	95	200	67	165	64	2600	3200	9.79
1220	100	180	34	68.9	30	3400	4000	3.7
2220	100	180	46	97.5	40.5	3200	3800	4.98
1320	100	215	47	143	57	2800	3400	8.3
2320	100	215	73	190	80	2400	3000	12.4
1221	105	190	36	74.1	32.5	2900	3600	4.43
2221	105	190	50	108	45	3000	3600	6.07
1321	105	225	49	149	60.2	2600	3200	10
2321	105	225	77	187	78	2300	3200	14.3
1222	110	200	38	88.4	39	3000	3600	5.15
2222	110	200	53	124	52	2800	3400	7.1
1322	110	240	50	163	72	2400	3000	11.8
2322	110	240	80	216	95	2200	2800	17.5
1224	120	215	42	119	53	2800	3400	6.75
1226	130	230	46	127	58.5	2600	3200	8.3

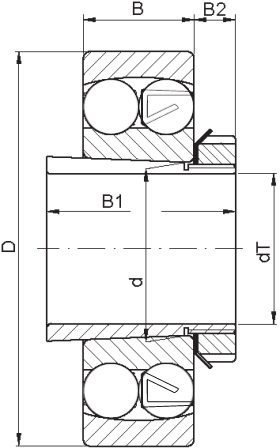

Двухрядные шариковые самоцентрирующиеся подшипники с конической зажимной втулкой

Подшипник с дополнительным обозначением K имеет коническое внутреннее отверстие для посадки на цилиндрический вал через закрепительную втулку.
Закрепительная втулка к подшипнику заказывается отдельно.

Обозначение	Втулка	Основные размеры, мм						Допустимые нагрузки, kН		Предельная скорость, об/мин		Вес, кг
Обозначение	Втулка	d	dT	D	B	B1	B2	Динам.	Стат.	Смазка	Масло	Вес, кг

1204 K	H204	20	17	47	14	24	7	12.7	3.4	15000	18000	0.12
2204 K	H304	20	17	47	18	28	7	16.8	4.15	14000	17000	0.14
1304 K	H304	20	17	52	15	28	7	14.3	4	12000	15000	0.16
2304 K	H2304	20	17	52	21	31	7	18.2	4.75	11000	14000	0.21
1205 K	H205	25	20	52	15	26	8	14.3	4	13000	16000	0.14
2205 K	H305	25	20	52	18	29	8	16.8	4.4	11000	14000	0.16
1305 K	H305	25	20	62	17	29	8	19	5.4	9500	12000	0.26
2305 K	H2305	25	20	62	24	35	8	24.2	6.55	9500	12000	0.34
1206 K	H206	30	25	62	16	27	8	15.6	4.65	10000	13000	0.22
2206 K	H306	30	25	62	20	31	8	23.8	6.7	9500	12000	0.26
1306 K	H306	30	25	72	19	31	8	22.5	6.8	9000	11000	0.39
2306 K	H2306	30	25	72	27	38	8	31.2	8.8	8500	10000	0.5
1207 K	H207	35	30	72	17	29	9	19	6	9000	11000	0.32
2207 K	H307	35	30	72	23	35	9	30.7	8.8	8500	10000	0.4
1307 K	H307	35	30	80	21	35	9	26.5	8.5	7500	9000	0.51
2307 K	H2307	35	30	80	31	43	9	39.7	11.2	7000	8500	0.68
1208 K	H208	40	35	80	18	31	10	19.9	6.95	8500	10000	0.42
2208 K	H308	40	35	80	23	36	10	31.9	10	7500	9000	0.51
1308 K	H308	40	35	90	23	36	10	33.8	11.2	6700	8000	0.72
2308 K	H2308	40	35	90	33	46	10	54	16	6300	7500	0.93
1209 K	H209	45	40	85	19	33	11	22.9	7.8	7500	9000	0.47
2209 K	H309	45	40	85	23	39	11	32.5	10.6	7000	8500	0.527
1309 K	H309	45	40	100	25	39	11	39	13.4	6300	7500	0.96
2309 K	H2309	45	40	100	36	50	11	63.7	19.3	5600	6700	1.25
1210 K	H210	50	45	90	20	35	12	26.5	9.15	7000	8500	0.53
2210 K	H310	50	45	90	23	42	12	33.8	11.2	6300	7500	0.6
1310 K	H310	50	45	110	27	42	12	43.6	14	5600	6700	1.2
2310 K	H2310	50	45	110	40	55	12	63.7	20	5300	6300	1.65
1211 K	H211	55	50	100	21	37	12.5	27.6	10.6	6300	7500	0.71
2211 K	H311	55	50	100	25	45	12.5	39	13.4	6000	7000	0.763
1311 K	H311	55	50	120	29	45	12.5	50.7	18	5000	6000	1.6
2311 K	H2311	55	50	120	43	59	12.5	76.1	24	4800	5600	2.1
1212 K	H212	60	55	110	22	38	13	31.2	12.2	5600	6700	0.9
2212 K	H312	60	55	110	28	47	13	48.8	17	5300	6300	1.1
1312 K	H312	60	55	130	31	47	13	58.5	22	4500	5300	1.95
2312 K	H2312	60	55	130	46	62	13	87.1	28.5	4500	5300	2.6
1213 K	H213	65	60	120	23	40	14	35.1	14	5300	6300	1.15
2213 K	H313	65	60	120	31	50	14	57.2	20	5000	6000	1.45
1214 K	H214	70	60	125	24	41	14	34.5	13.7	5000	6000	1.25
2214 K	H314	70	60	125	31	52	14	44.2	17	4800	5600	1.5
1313 K	H313	65	60	140	33	50	14	65	25.5	4300	5000	2.45
2313 K	H2313	65	60	140	48	65	14	95.6	32.5	4000	4800	3.25
1314 K	H314	70	60	150	35	52	14	74.1	27.5	4000	4800	3
2314 K	H2314	70	60	150	51	68	14	111	37.5	3800	4500	3.9
1215 K	H215	75	65	130	25	43	15	39	15.6	4800	5600	1.35
2215 K	H315	75	65	130	31	55	15	44.2	18	4500	5300	1.6
1315 K	H315	75	65	160	37	55	15	79.3	30	3800	4500	3.55
2315 K	H2315	75	65	160	55	73	15	124	43	3400	4000	4.7
1216 K	H216	80	70	140	26	46	17	39.7	1.7	4500	5300	1.65
2216 K	H316	80	70	140	33	59	17	65	25.5	4000	4800	2
1316 K	H316	80	70	170	39	59	17	88.4	33.5	3600	4300	4.2
2316 K	H2316	80	70	170	58	78	17	135	49	3200	3800	6.1
1217 K	H217	85	75	150	28	50	18	48.8	20.8	4000	4800	2.05
2217 K	H317	85	75	150	36	63	18	58.5	23.6	3800	4500	2.5
1317 K	H317	85	75	180	41	63	18	97.5	38	3400	4000	5
2317 K	H2317	85	75	180	60	82	18	140	51	3000	3600	7.05
1218 K	H218	90	80	160	30	52	18	57.2	23.6	3800	4500	2.5
2218 K	H318	90	80	160	40	65	18	70.2	28.5	3600	4300	3.4
1318 K	H318	90	80	190	43	65	18	117	44	3200	3800	5.8
2318 K	H2318	90	80	190	64	86	18	153	57	2800	3400	8.45
1219 K	H219	95	85	170	32	55	19	63.7	27	3600	4300	3.1
2219 K	H319	95	85	170	43	68	19	83.2	34.5	3400	4000	4.1
1319 K	H319	95	85	200	45	68	19	133	51	3000	3600	6.7
2319 K	H2319	95	85	200	67	90	19	165	64	2600	3200	9.8
1220 K	H220	100	90	180	34	58	20	68.9	30	3400	4000	3.7
2220 K	H320	100	90	180	46	71	20	97.5	40.5	3200	3800	5
1320 K	H320	100	90	215	47	71	20	143	57	2800	3400	8.3
2320 K	H2320	100	90	215	73	97	20	190	80	2400	3000	12.5
1221 K	H221	105	95	190	36	60	20	88	38	3200	3800	4.35
2221 K	H321	105	95	190	50	74	20	108	45	3000	3600	6.1
1222 K	H221	110	95	200	38	60	20	88.4	39	3000	3600	5.15
1321 K	H321	105	95	225	49	74	20	149	60.2	2600	3200	10
2321 K	H2321	105	95	225	77	101	20	187	78	2300	3200	14.3
2222 K	H322	110	100	200	53	77	21	124	52	2800	3400	7.1
1322 K	H322	110	100	240	50	77	21	163	72	2400	3000	12
2322 K	H2322	110	100	240	80	105	21	216	95	2200	2800	17.5
1224 K	H3024	120	110	215	42	72	22	119	53	2800	3400	6.75
