Двухрядные сферороликовые подшипники

Сферические роликоподшипники имеют неразъёмную конструкцию: внутреннее кольцо, сепаратор и симметричные сферические ролики свободно самоустанавливаются на внутренней сферической поверхности наружного кольца, что компенсирует угловые перекосы. Благодаря форме тел качения и контактной поверхности дорожек качения обеспечивается равномерное распределение контактных напряжений. Такие подшипники воспринимают высокие радиальные и действующие в обоих направлениях осевые нагрузки.

В таблице ниже перечислены размеры и характеристики двухрядных роликовых подшипников с цилиндрической посадкой на вал.

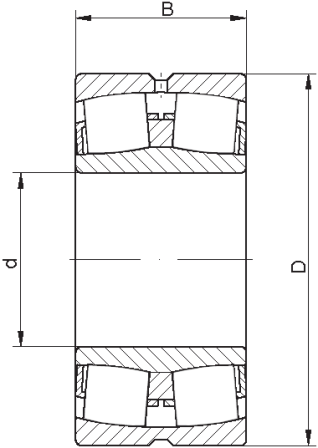

Чертеж двухрядного роликового сферического подшипника

Обозначение	Основные размеры, мм			Допустимые нагрузки, kН		Предельная скорость вращения, об/мин		Вес, кг
Обозначение	d	D	B	Динам.	Стат.	Смазка	Масло	Вес, кг

22205	25	52	18	49.9	43.1	9200	11500	0.2
21305	25	62	17	49.1	41.5	8100	10100	0.3
22206	30	62	20	65.5	57.5	7800	9700	0.3
21306	30	72	19	65.7	61	7200	8900	0.4
22207	35	72	23	86.5	82	6900	8600	0.4
21307	35	80	21	79.2	72	6400	7900	0.5
22208	40	80	23	98.5	91.5	6000	7500	0.5
21308	40	90	23	107	108	5800	7100	0.7
22308	40	90	33	147	137	5600	6700	1.0
22209	45	85	23	104	100	5500	6800	0.6
21309	45	100	25	128	125	5300	6500	1.0
22309	45	100	36	187	180	5100	6100	1.3
22210	50	90	23	107	108	5000	6200	0.6
21310	50	110	27	156	163	4900	5900	1.2
22310	50	110	40	227	223	4600	5500	1.9
22211	55	100	25	129	127	4700	5800	0.8
21311	55	120	29	159	166	4500	5500	1.6
22311	55	120	43	266	264	4300	5100	2.4
22212	60	110	28	163	160	4400	5500	1.1
21312	60	130	31	217	235	4200	5100	2.0
22312	60	130	46	320	330	4000	4700	3.0
22213	65	120	31	197	215	4200	5100	1.5
22213	65	120	31	198	214	4200	5200	1.6
21313	65	140	33	242	265	3900	4800	2.4
22313	65	140	48	355	359	3800	4400	3.6
22214	70	125	31	212	227	3900	4800	1.6
21314	70	150	35	290	322	3700	4500	3.0
22314	70	150	51	411	425	3600	4200	4.4
22215	75	130	31	222	240	3700	4600	1.7
21315	75	160	37	290	323	3600	4300	3.5
22315	75	160	55	461	474	3400	4000	5.2
22216	80	140	33	241	265	3500	4300	2.0
21316	80	170	39	329	372	3400	4100	4.2
22316	80	170	58	511	534	3200	3700	6.4
22217	85	150	36	286	302	3400	4200	2.6
21317	85	180	41	329	372	3200	3900	4.9
22317	85	180	60	570	600	3000	3500	7.5
22218	90	160	40	327	371	3500	4300	3.5
23218	90	160	52.4	370	436	2600	3000	4.5
21318	90	190	43	391	446	3100	3700	5.8
22318	90	190	64	635	690	2900	3400	8.3
23318	90	190	73	623	672	2100	2500	9.8
21319	95	200	45	432	483	3000	3600	6.5
22219	95	170	43	385	441	3200	3900	4.2

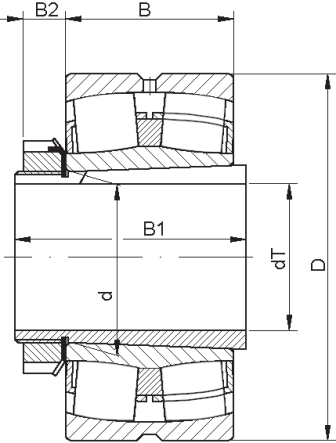

Двухрядные сферороликовые подшипники с конической зажимной втулкой

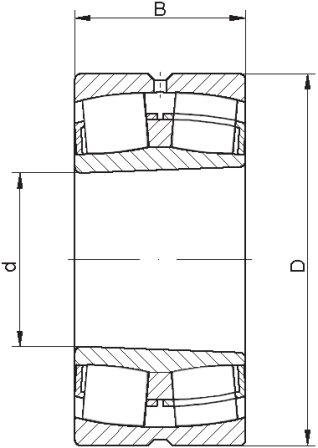

Подшипник с дополнительным обозначением K имеет коническое внутреннее отверстие для посадки на цилиндрический вал через закрепительную втулку.
Закрепительная втулка к подшипнику заказывается отдельно.

Обозначение	Втулка	Основные размеры, мм						Допустимые нагрузки, kН		Предельная скорость, об/мин		Вес, кг
Обозначение	Втулка	d	dT	D	B	B1	B2	Динам.	Стат.	Смазка	Масло	Вес, кг

22205 K	H305	25	20	52	18	29	8	43.1	44	8500	11000	0.163
22206 K	H306	30	25	62	20	31	8	48.9	52	7500	9500	0.26
21306 K	H306	30	25	72	19	30	8	55.2	61	6000	7500	0.38
22207 K	H307	35	30	72	23	35	9	67.3	73.5	6300	8000	0.405
21307 K	H307	35	30	80	21	35	9	65.6	72	5300	6700	0.502
22208 K	H308	40	35	80	23	36	10	73.6	81.5	6000	7500	0.487
21308 K	H308	40	35	90	23	36	10	82.8	98	4500	5600	0.706
22308 K	H2308	40	35	90	33	46	10	115	122	4500	5600	0.984
22209 K	H309	45	40	85	23	39	11	77,1	88	5300	6700	0.57
21309 K	H309	45	40	100	25	39	11	101	114	4300	5300	0.947
22309 K	H2309	45	40	100	36	50	11	138	160	3800	4800	1.36
22210 K	H310	50	45	90	23	42	12	84,5	100	5000	6300	0.582
21310 K	H310	50	45	110	27	42	12	120	140	3600	4800	1.21
22310 K	H2310	50	45	110	40	55	12	176	200	3400	4300	1.7
22211 K	H311	55	50	100	25	45	12	99,5	118	4500	5600	0.8
21311 K	H311	55	50	120	29	45	12	138	163	3400	4300	1.55
22311 K	H2311	55	50	120	43	59	12	199	232	3200	4000	2.02
22212 K	H312	60	55	110	31	47	13	122	146	4000	5000	1
21312 K	H312	60	55	130	31	47	13	161	200	3000	3800	1.93
22312 K	H2312	60	55	130	46	62	13	235	280	3000	3800	2.8
22213 K	H313	65	60	120	31	50	14	176	216	3800	4800	1.27
22214 K	H314	70	60	125	31	52	14	148	186	3600	4500	1.46
21313 K	H313	65	60	140	33	50	14	184	240	2800	3600	2.42
22313 K	H2313	65	60	140	48	65	14	253	300	2600	3400	3.57
21314 K	H314	70	60	150	35	52	14	207	260	2600	3400	2.95
22314 K	H2314	70	60	150	51	68	14	311	380	2400	3200	4.25
22215 K	H315	75	65	130	31	55	15	158	208	3400	4300	1.65
21315 K	H315	75	65	160	37	55	15	235	300	2400	3200	3.55
22315 K	H2315	75	65	160	55	73	15	345	430	2200	3000	5.01
22216 K	H316	80	70	140	33	59	17	176	228	3200	4000	1.97
21316 K	H316	80	70	170	39	59	17	258	335	2200	3000	4.23
22316 K	H2316	80	70	170	58	78	17	374	455	2000	2800	5.95
22217 K	H317	85	75	150	36	63	18	210	270	3000	3800	2.49
21317 K	H317	85	75	180	41	63	18	293	375	2000	2800	4.93
22317 K	H2317	85	75	180	60	82	18	420	520	1900	2600	6.84
22218 K	H318	90	80	160	40	65	18	253	340	2600	3400	3.2
23218 K	H2318	90	80	160	52.4	86	18	311	440	1900	2600	4.2
21318 K	H318	90	80	190	43	65	18	322	425	1900	2600	5.74
22318 K	H2318	90	80	190	64	86	18	477	610	1800	2400	8.08
22219 K	H319	95	85	170	43	68	19	282	375	2400	3200	3.89
21319 K	H319	95	85	200	45	68	19	351	480	1800	2400	6.63
22319 K	H2319	95	85	200	67	90	19	518	670	1800	2400	9.21
23120 K	H3120	100	90	165	52	76	20	322	490	2000	2800	4.2
22220 K	H320	100	90	180	46	71	20	311	415	2200	3000	4.72
23220 K	H2320	100	90	180	60.3	97	20	414	600	1700	2200	6.2
21320 K	H320	100	90	215	47	71	20	385	530	1700	2200	8.19
22320 K	H2320	100	90	215	73	97	20	610	800	1700	2200	11.7
23122 K	H3122	110	100	180	56	81	21	374	585	1900	2600	5.13
22222 K	H322	110	100	200	53	77	21	408	560	2000	2800	7.1
23222 K	H2322	110	100	200	70	105	21	518	765	1600	2000	9.1
21322 K	H322	110	100	240	50	77	21	460	630	1600	2000	11.1
22322 K	H2322	110	100	240	80	105	21	725	965	1600	2000	17.4
23024 K	H3024	120	110	180	46	72	22	305	510	2000	2800	4.22
23124 K	H3124	120	110	200	62	88	22	449	695	1800	2400	7.3
22224 K	H3124	120	110	215	58	88	22	466	670	1900	2600	8.72
23224 K	H2324	120	110	215	76	112	22	610	930	1500	1900	11
22324 K	H2324	120	110	260	86	112	22	845	1120	1400	1800	21
23026 K	H3026	130	115	200	52	80	23	374	610	1900	2600	5.6
23126 K	H3126	130	115	210	64	92	23	489	780	1700	2200	8.1
22226 K	H3126	130	115	230	64	92	23	546	800	1800	2400	10.4
23226 K	H2326	130	115	230	80	121	23	690	1060	1300	1700	13
22326 K	H2326	130	115	280	93	121	23	978	1320	1300	1700	26.7
23028 K	H3028	140	125	210	53	82	24	397	680	1800	2400	6
23128 K	H3128	140	125	225	68	97	24	546	900	1600	2000	9.8
22228 K	H3128	140	125	250	68	97	24	610	900	1700	2200	13.5
23228 K	H2328	140	125	250	88	131	24	799	1250	1200	1600	17.7
22328 K	H2328	140	125	300	102	131	24	1130	1560	1100	1500	34
23030 K	H3030	150	135	225	56	87	26	437	750	1700	2200	7
23130 K	H3130	150	135	250	80	111	26	725	1200	1400	1800	15
22230 K	H3130	150	135	270	73	111	26	736	1080	1600	2000	17
23230 K	H2330	150	135	270	96	139	26	937	1460	1100	1500	22
22330 K	H2330	150	135	320	108	139	26	1270	1760	1000	1400	40.6
23032 K	H3032	160	140	240	60	93	28	506	880	1700	2200	8
23132 K	H3132	160	140	270	86	119	28	845	1370	1300	1700	19
22232 K	H3132	160	140	290	80	119	28	863	1290	1500	1900	22.5
23232 K	H2332	160	140	290	104	147	28	1070	1660	1000	1400	28.9
22332 K	H2332	160	140	340	114	147	28	1380	1960	950	1300	50.5
23034 K	H3034	170	150	260	67	101	29	621	1060	1600	2000	12.1
23134 K	H3134	170	150	280	88	122	29	897	1500	1200	1600	20.6
22234 K	H3134	170	150	310	86	122	29	978	1460	1300	1700	26.3
23234 K	H2334	170	150	310	110	154	29	1220	1930	950	1300	34.2
22334 K	H2334	170	150	360	120	154	29	1540	2160	950	1300	58.2
23936 K	H3936	180	160	250	52	87	30	431	830	1700	2200	7.7
23036 K	H3036	180	160	280	74	109	30	725	1250	1400	1800	16.6
23136 K	H3136	180	160	300	96	131	30	1050	1760	1100	1500	26.8
22236 K	H3136	180	160	320	86	131	30	1010	1560	1300	1700	28.5
23236 K	H2336	180	160	320	112	161	30	1290	2120	900	1200	38.6
22336 K	H2336	180	160	380	126	161	30	1730	2450	900	1200	68.5
23938 K	H3938	190	170	260	52	89	31	414	800	1700	2200	8.3
23038 K	H3038	190	170	290	75	112	31	753	1340	1300	1700	16.9
23138 K	H3138	190	170	320	104	141	31	1200	2080	1000	1400	31.4
22238 K	H3138	190	170	340	92	141	31	1110	1700	1200	1600	37
23238 K	H2338	190	170	340	120	169	31	1460	2400	850	1100	47.5
22338 K	H2338	190	170	400	132	169	31	1870	2650	850	1100	79.4
23940 K	H3940	200	180	280	60	98	32	546	1040	1600	2000	12.3
23040 K	H3040	200	180	310	82	120	32	880	1530	1200	1600	22.3
23140 K	H3140	200	180	340	112	150	32	1380	2360	950	1300	41.6
22240 K	H3140	200	180	360	98	150	32	1270	1930	1100	1500	43.2
23240 K	H2340	200	180	360	128	176	32	1610	2700	850	1100	57.6
22340 K	H2340	200	180	420	138	176	32	2020	2900	850	1100	90.4
23944 K	H3944	220	200	300	60	96	30	546	1080	1500	1900	12.2
23044 K	H3044	220	200	340	90	126	30	1050	1860	1100	1500	30.2
23144 K	H3144	220	200	370	120	161	35	1580	2750	900	1200	52.5
22244 K	H3144	220	200	400	108	161	35	1520	2360	950	1300	59.6
23244 K	H2344	220	200	400	144	186	35	2070	3450	750	950	81.4
22344 K	H2344	220	200	460	145	186	35	2350	3450	750	950	117
23948 K	H3948	240	220	320	60	101	34	564	1160	1300	1700	13.5
23048 K	H3048	240	220	360	92	133	34	1130	2080	1000	1400	33
23148 K	H3148	240	220	400	128	172	37	1790	3200	850	1100	65
22248 K	H3148	240	220	440	120	172	37	1910	3000	900	1200	81.2
23248 K	H2348	240	220	440	160	199	37	2530	4300	670	850	108
22348 K	H2348	240	220	500	155	199	37	2670	4000	670	850	149
23952 K	H3952	260	240	360	75	116	34	880	1800	1100	1500	22.4
23052 K	H3052	260	240	400	104	145	34	1400	2550	900	1200	47.9
23152 K	H3152	260	240	440	144	190	39	2220	3900	800	1000	93
22252 K	H3152	260	240	480	130	190	39	2300	3550	850	1100	108
23252 K	H2352	260	240	480	174	211	39	2820	4750	630	800	140
22352 K	H2352	260	240	540	165	211	39	3050	4550	630	800	181
23956 K	H3956	280	260	380	75	121	38	965	2040	1000	1400	25.1
23056 K	H3056	280	260	420	106	152	38	1520	2850	850	1100	52.2
23156 K	H3156	280	260	460	146	195	41	2300	4250	750	950	96.4
22256 K	H3156	280	260	500	130	195	41	2350	3750	800	1000	112
23256 K	H2356	280	260	500	176	224	41	2820	4900	600	750	152
22356 K	H2356	280	260	580	175	224	41	3450	5200	600	750	230
23960 K	H3960	300	280	420	90	140	42	1200	2500	950	1300	40.4
23060 K	H3060	300	280	460	118	168	42	1840	3450	800	1000	72.3
23160 K	H3160	300	280	500	160	208	40	2820	5100	670	850	127
22260 K	H3160	300	280	540	140	208	40	2760	4250	750	950	140
23260 K	H3260	300	280	540	192	240	40	3340	5850	530	670	192
23964 K	H3964	320	300	440	90	140	42	1240	2700	900	1200	40.7
23064 K	H3064	320	300	480	121	171	42	1960	3800	800	1000	77.8
23164 K	H3164	320	300	540	176	226	42	3280	6000	630	800	164
22264 K	H3164	320	300	580	150	226	42	3050	4900	490	660	171
23264 K	H3264	320	300	580	208	258	42	3850	6700	500	630	237
23968 K	H3968	340	320	460	90	144	45	1270	2800	900	1200	44
23068 K	H3068	340	320	520	133	187	45	2350	4550	700	900	104
23168 K	H3168	340	320	580	190	254	55	3680	6800	600	750	209
23268 K	H3268	340	320	620	224	288	55	4660	8300	430	530	299
23972 K	H3972	360	340	480	90	144	45	1290	2900	850	1100	45
23072 K	H3072	360	340	540	134	188	45	2390	4800	670	850	110
23172 K	H3172	360	340	600	192	259	58	3740	6950	560	700	228
23272 K	H3272	360	340	650	232	299	58	4660	8300	400	500	337
23976 K	H3976	380	360	520	106	164	48	1730	3800	800	1000	70.5
23076 K	H3076	380	360	560	135	193	48	2480	5000	630	800	116
23176 K	H3176	380	360	620	194	264	60	3740	7100	400	500	232
23276 K	H3276	380	360	680	240	310	60	5060	9150	380	480	378
23980 K	H3980	400	380	540	106	168	52	1730	3900	750	950	71
23080 K	H3080	400	380	600	148	210	52	2880	5700	600	750	148
23180 K	H3180	400	380	650	200	272	62	4080	7650	380	480	261
23280 K	H3280	400	380	720	256	328	62	5750	10400	340	430	454
23984 K	H3984	420	400	560	106	168	52	1760	4150	700	900	78
23084 K	H3084	420	400	620	150	212	52	2990	6000	450	516	160
23184 K	H3184	420	400	700	224	304	70	4890	9300	360	450	350
23284 K	H3284	420	400	760	272	352	70	6330	11600	320	400	552
23988 K	H3988	440	410	600	118	189	60	2100	4900	670	850	103
23088 K	H3088	440	410	650	157	228	60	3220	6550	430	530	182
23188 K	H3188	440	410	720	226	307	70	5180	10000	340	430	368
23288 K	H3288	440	410	790	280	361	70	6730	12500	320	400	604
23992 K	H3992	460	430	620	118	189	60	2190	5000	430	530	106
23092 K	H3092	460	430	680	163	234	60	3450	6950	400	500	206
23192 K	H3192	460	430	760	240	326	75	5640	10800	320	440	433
23292 K	H3292	460	430	830	296	382	75	7360	13700	300	380	699
23996 K	H3996	480	450	650	128	200	60	2530	5700	410	510	130
23096 K	H3096	480	450	700	165	237	60	3340	6800	380	480	215
23196 K	H3196	480	450	790	248	335	75	6100	12000	300	380	485
23296 K	H3296	480	450	870	310	397	75	8170	15000	260	340	820
239/500 K	H39/500	500	470	670	128	208	68	2600	6300	400	500	130
230/500 K	H30/500	500	470	720	167	247	68	3900	8500	310	410	225
231/500 K	H31/500	500	470	830	264	356	80	7100	14300	260	350	577
232/500 K	H32/500	500	470	920	336	-	-	8770	16700	230	310	992
239/530 K	H39/530	530	500	710	136	216	68	2850	6800	360	450	152
230/530 K	H30/530	530	500	780	185	265	68	4400	9500	280	370	293
231/530 K	H31/530	530	500	870	272			7170	14200	235	315	641
232/530 K	H32/530	530	500	980	355	-	-	10500	18900	220	300	1200
239/560 K	H39/560	560	530	750	140	227	75	3100	7650	340	430	175
230/560 K	H30/560	560	530	820	195	282	75	5100	11000	265	355	350
231/560 K	H31/560	560	530	920	280	-	-	7800	15500	225	305	740
232/560 K	H32/560	560	530	1030	365	-	-	11200	20300	200	280	1350
239/600 K	H39/600	600	560	800	150	239	75	3450	8650	320	400	210
230/600 K	H30/600	600	560	870	200	289	75	5700	12500	250	330	400
231/600 K	H31/600	600	560	980	300			9040	18400	210	280	888
232/600 K	H32/600	600	560	1090	388	-	-	12800	24000	190	260	1590
239/630 K	H39/630	630	600	850	165	254	75	4050	9800	280	360	281
230/630 K	H30/630	630	600	920	212	301	75	6300	13700	220	300	488
231/630 K	H31/630	630	600	1030	315	-	-	9610	19500	185	255	1040
232/630 K	H32/630	630	600	1150	412	-	-	14400	27100	180	240	1880
239/670 K	H39/670	670	630	900	170	264	80	4300	10600	260	340	316
230/670 K	H30/670	670	630	980	230	324	80	7200	16000	205	280	590
231/670 K	H31/670	670	630	1090	336	-	-	10600	21800	170	240	1240
239/710 K	H39/710	710	670	950	180	286	90	4800	12000	240	320	347
230/710 K	H30/710	710	670	1030	236	342	90	7650	17000	190	265	652
231/710 K	H31/710	710	670	1150	345	-	-	11800	24800	160	225	1400
239/750 K	H39/750	750	710	1000	185	291	90	5200	12900	220	300	418
230/750 K	H30/750	750	710	1090	250	356	90	8500	19000	175	250	783
231/750 K	H31/750	750	710	1220	365			13300	28000	145	210	1670
239/800 K	H39/800	800	750	1060	195	303	90	5850	15000	200	280	490
230/800 K	H30/800	800	750	1150	258	366	90	9300	21200	155	230	900
231/800 K	H31/800	800	750	1280	375	-	-	13800	29400	130	200	1850
239/850 K	H39/850	850	800	1120	200	308	90	6300	16300	190	260	563
230/850 K	H30/850	850	800	1220	272	-	-	9570	22600	150	215	1050
231/850 K	H31/850	850	800	1360	400			15600	33600	125	185	2230
239/900 K	H39/900	900	850	1180	206	326	100	6550	17300	180	250	630
230/900 K	H30/900	900	850	1280	280	-	-	10300	24800	140	205	1160
231/900 K	H31/900	900	850	1420	412	-	-	16800	37100	120	175	2450
239/950 K	H39/950	950	900	1250	224	-	-	7790	20700	170	240	731
230/950 K	H30/950	950	900	1360	300	-	-	11500	27700	135	200	1420
239/1000 K	H39/1000	1000	950	1320	236	-	-	8240	21500	160	230	866
230/1000 K	H30/1000	1000	950	1420	308	-	-	12300	30000	125	190	1570
239/1060 K	H39/1060	1060	1000	1400	250			9500	25300	150	220	1010
239/1120 K	H39/1120	1120	1060	1460	250	-	-	9520	25700	130	200	1060
239/1180 K	H39/1180	1180	1120	1540	272	-	-	10900	29800	110	180	1280
239/1250 K	H39/1250	1250	1180	1630	280	-	-	11500	31500	100	160	1480
