Виды соединений для рукавов высокого давления.

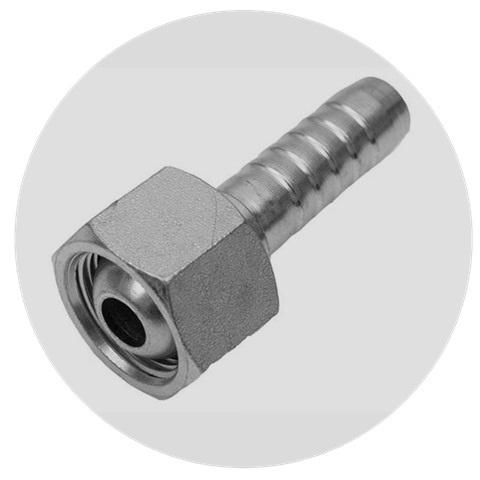

DK (ГОСТ 42705-81)
Советский стандарт; наконечник фитинга (гайки) в виде полусферы, универсально подходит под ответный штуцер с углами контакта 24°, 37° и 60°. Самый распространенный на данный момент тип соединения рукавов высокого давления для Беларуси, часто используется в технике МТЗ.
Внимание! Почти всегда в гайках с резьбой M24*1.5 и начиная с M36 и больше конус соединения составляет 24°, что характерно для штуцеров DKOL и DKOS, а не DK.

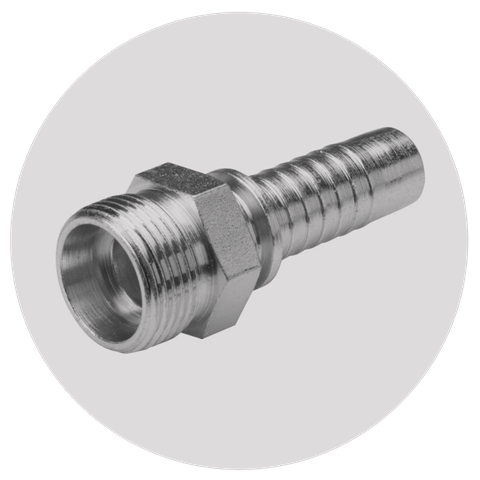

DKOL / DKOS

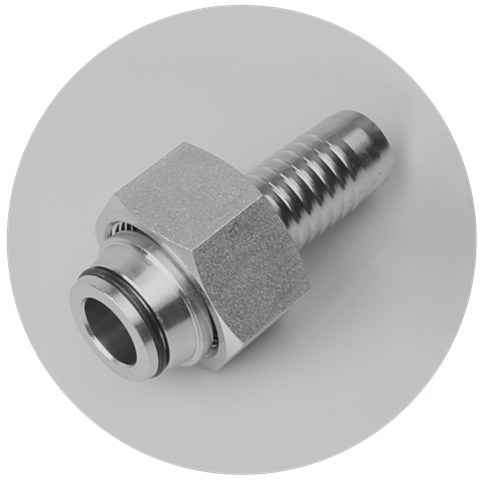

Конус 24°, фитинг с внешним конусом уплотняется резиновым кольцом. В зависимости от давления различают легкую (DKOL) или тяжелую серию (DKOS), отличить которые друг от друга визуально крайне проблематично, поэтому лучше пользоваться таблицей. Один из наиболее часто встречающихся типов соединений для рукавов высокого давления в Беларуси.

Резьба	Диаметр внутренней резьбы, мм A	Диаметр внешней резьбы, мм B	Диаметр наконечника, мм C / D
Резьба	Диаметр внутренней резьбы, мм A	Диаметр внешней резьбы, мм B	DKOL	DKOS
M12*1.5	10.5	12	6	-
M14*1.5	12.5	14	8	6
M16*1.5	14.5	16	10	8
M18*1.5	16.5	18	12	10
M20*1.5	18.5	20	-	12
M22*1.5	20.5	22	15	14
M24*1.5	22.5	24	-	16
M26*1.5	24.5	26	18	-
M30*2	27.9	30	22	20
M36*2	33.9	36	28	25
M42*2	39.9	42	-	30
M45*2	42.9	45	35	-
M52*2	49.9	52	42	38

BSP (British Standard Pipe / ISO 228-1)

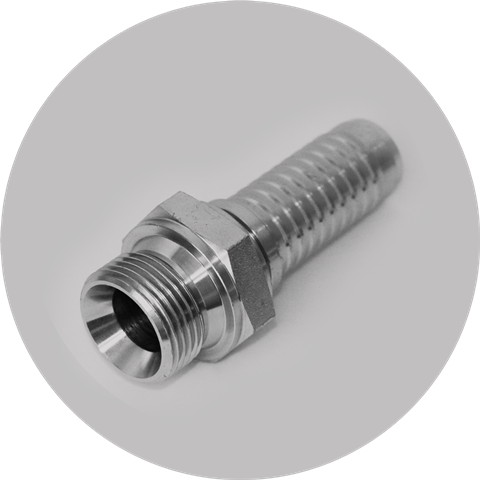

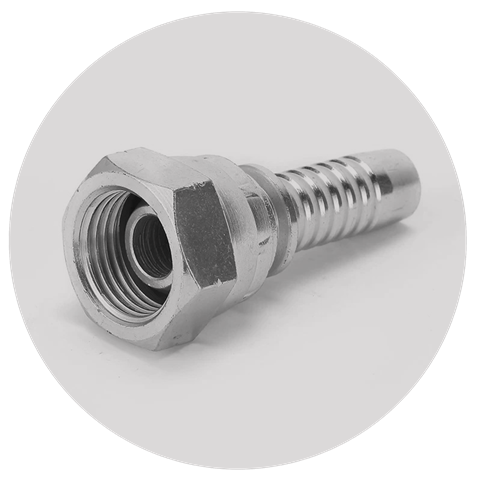

Конус 60°, британская трубная дюймовая резьба. Фитинг с внутренней резьбой (гайка) имеет глубоко посаженный незначительно выступающий внешний конус.

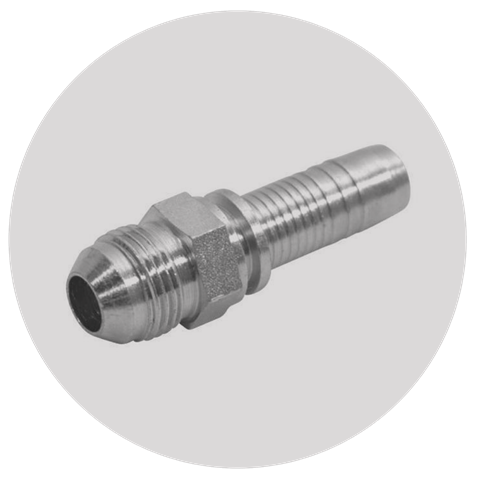

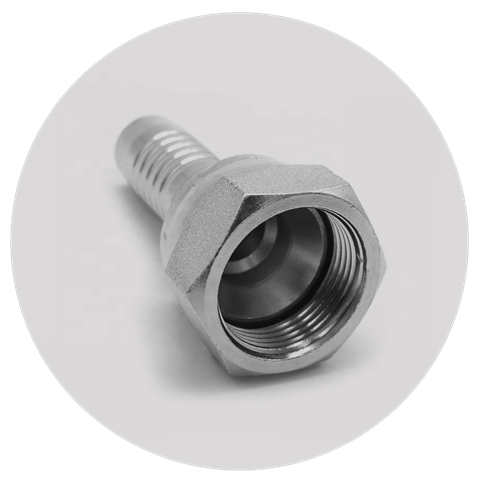

JIC (Joint Industry Council / SAE J514 и ISO 8434-2)
Конус 37°, американский стандарт. Визуально отличается от других типов соединений тем , что штуцер с наружной резьбой имеет выступающий конус. Встречается не только на рынке Северной Америки, но и по всему миру; используется производителями тяжелой техники Caterpillar, John Deere, CNH, Bobcat, Case.

- Из-за отсутствия резинового уплотнения могут быть использованы в условиях высокой температуры.
- Из-за формы наконечников не деформируются из-за постоянных соединений и разъединений.

- Выдерживают меньшие давления в услових сильной вибрации.
- Восприимчивы к повреждениям и растрескиванию в случае чрезмерного затягивания.

JIS (Japanese Industry Standard / JIS B8363)
Конус 30°. Главным образом используются в японской или корейской технике, например Komatsu, Kobelco, Hitchi, Kubota, и чаще всего в качестве переходника.

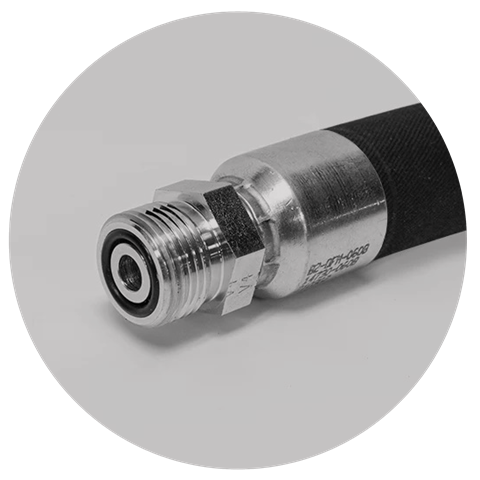

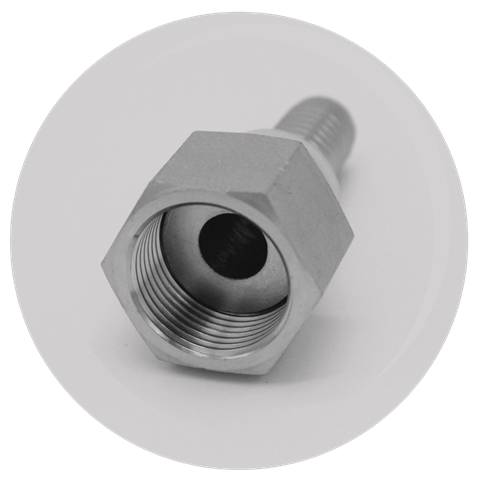

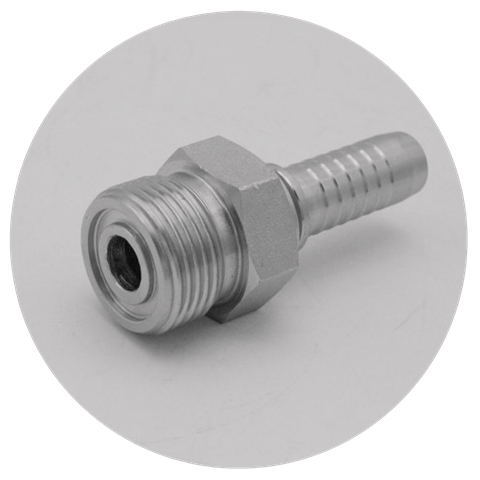

ORFS (O-Ring Face Seal / SAE J1453)
Плоское основание; штуцер с наружной резьбой имеет канавку для резинового уплотнительного кольца.

- За счет наличия уплотнения значительно снижает вибрацию и позволяет выдержать большие давления по сравнению со всеми остальными типами соединений.
- Эластомерные уплотнения при аккуратном использовании полностью исключают возможность подтекания.
- Устойчив к превышению усилия момента затяжки (до 200%).
- Пригоден для многоразового использования из-за возможности замены уплотняющего элемента.

- Допустимые температуры работы зависят от материала уплотняющего кольца (NBR или Viton, твердостью 90Sh)

NPT / NPTF (National Pipe Thread / National Pipe Tapered Fuel)

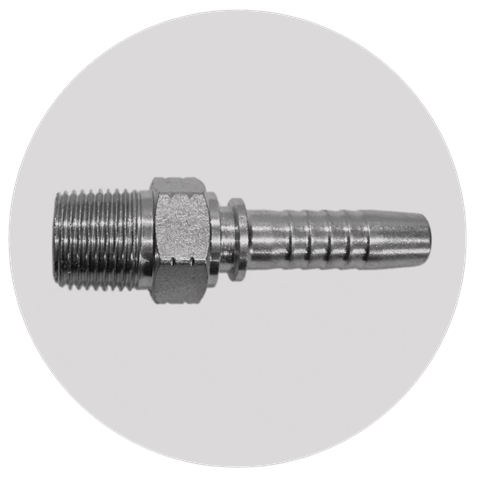

Американский стандарт конической резьбы.

- Широко распространенная и простая технология.

- Так как соединение NPT рассчитано на деформацию резьбы, его постоянное разъединение приводит к утечке жидкости, особенно на больших диаметрах.
- Из-за необходимости использования смазки возможно ее попадание в систему.
- Не подходит для систем с очень высоким давлением.

Banjo (DIN 7642)

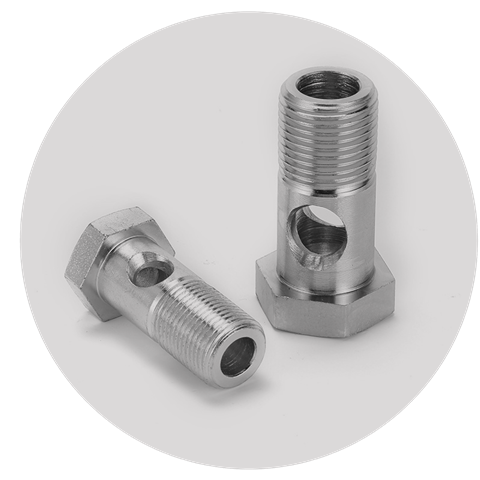

Соединение с использованием полых болтов, как метрических, так и дюймовых. Для лучшего уплотнения используются медные или резинометаллические кольца.

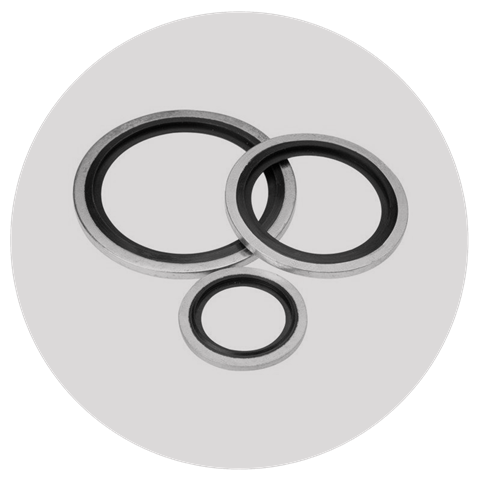

Резинометаллические кольца USIT

Резинометаллические уплотнения используются в качестве неподвижных уплотнений для резьбовых и фланцевых соединений. Имеют ряд преимуществ по сравнению с медными шайбами:

более эффективное уплотнение благодаря внутреннему контуру из каучука
выбор материала каучука (NBR или FKM) для разных температурных сред
очень простая регулировка при монтаже
невозможность перекручивания при вращательных движениях
возможность многоразового использования
