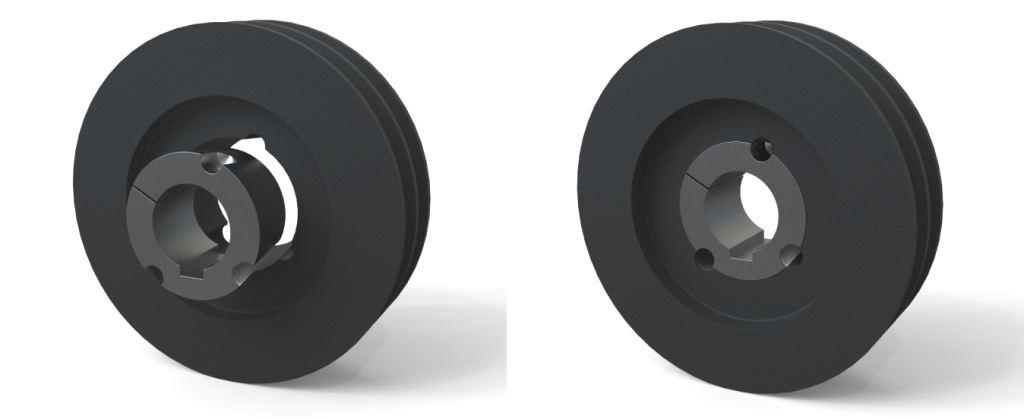

Чаще всего удобнее выбрать конструкцию, которая состоит из шкива и конической втулки (taper bush), которая закрепляется в шкиве специальными установочными винтами (идут в комплекте). Таким образом, шкив легко и быстро можно установить или снять с вала. Кроме того, нет необходимости менять шкив, если вдруг понадобится установить его на вал другого диаметра - можно просто заменить втулку.
+375 (17) 3614614; +375 (17) 3747272
Viber
A1 +375 (29) 3902272
A1 +375 (29) 1692272
МТС +375 (29) 2692272
info@planum.by; planuminfo@gmail.com
Viber
A1 +375 (29) 3902272A1 +375 (29) 1692272
МТС +375 (29) 2692272
info@planum.by; planuminfo@gmail.com
Шкивы для клиновых ремней
В таблицах ниже приведены изображения и характеристики шкивов для клиновых и зубчатых ремней.
Просмотреть возможные размеры шкивов Вы можете, нажав на обозначение профиля шкива в соответствующей строчке.
Если Вы не находите в таблицах необходимые наименования, обратитесь к нам.

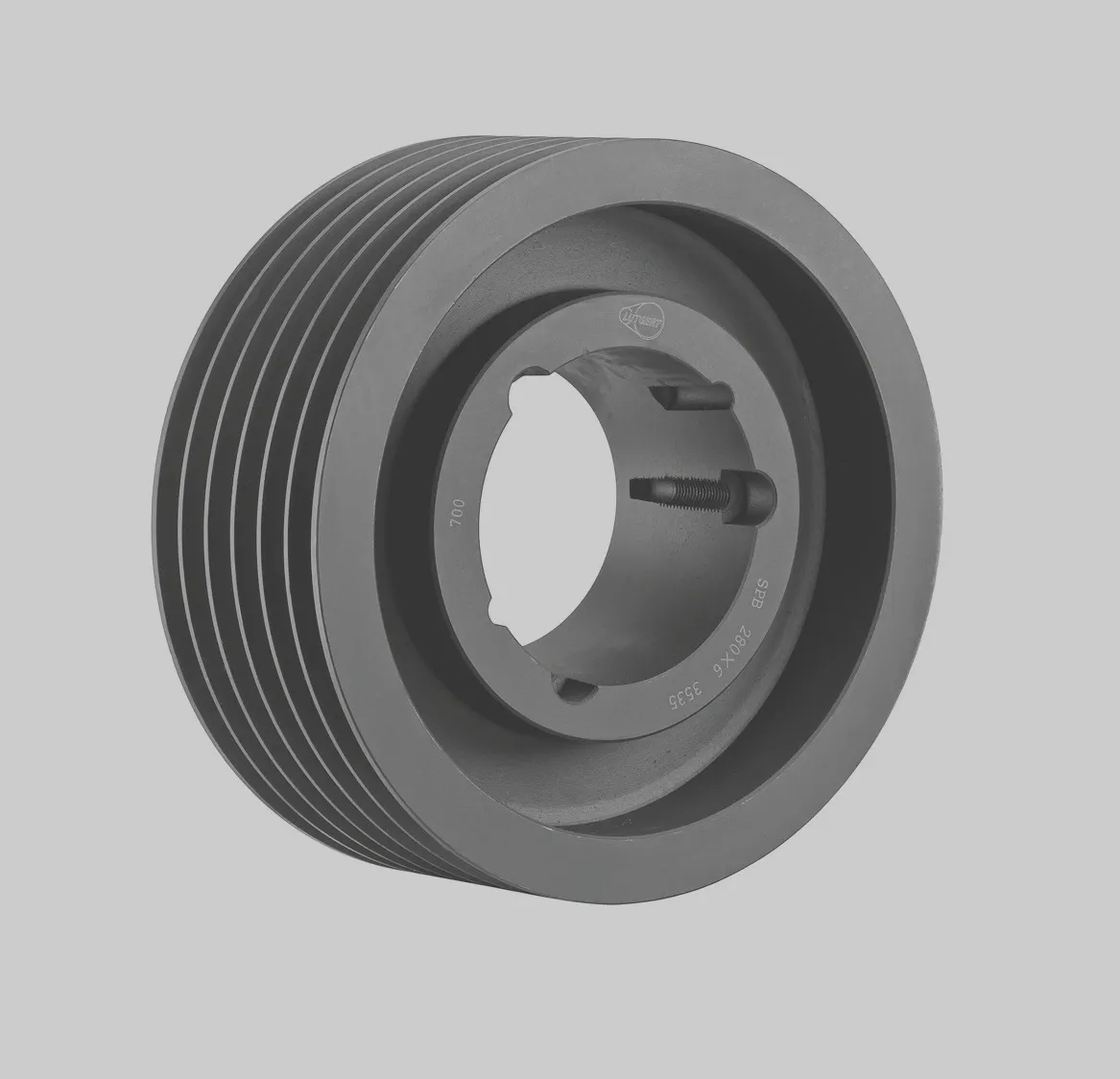

Шкивы для клиновых ремней под втулку
| Профиль |
|---|
| SPZ |
| SPA |
| SPB |
| SPC |
Шкивы для клиновых ремней под расточку
| Профиль |
|---|
| SPZ |
| SPA |
| SPB |
| SPC |

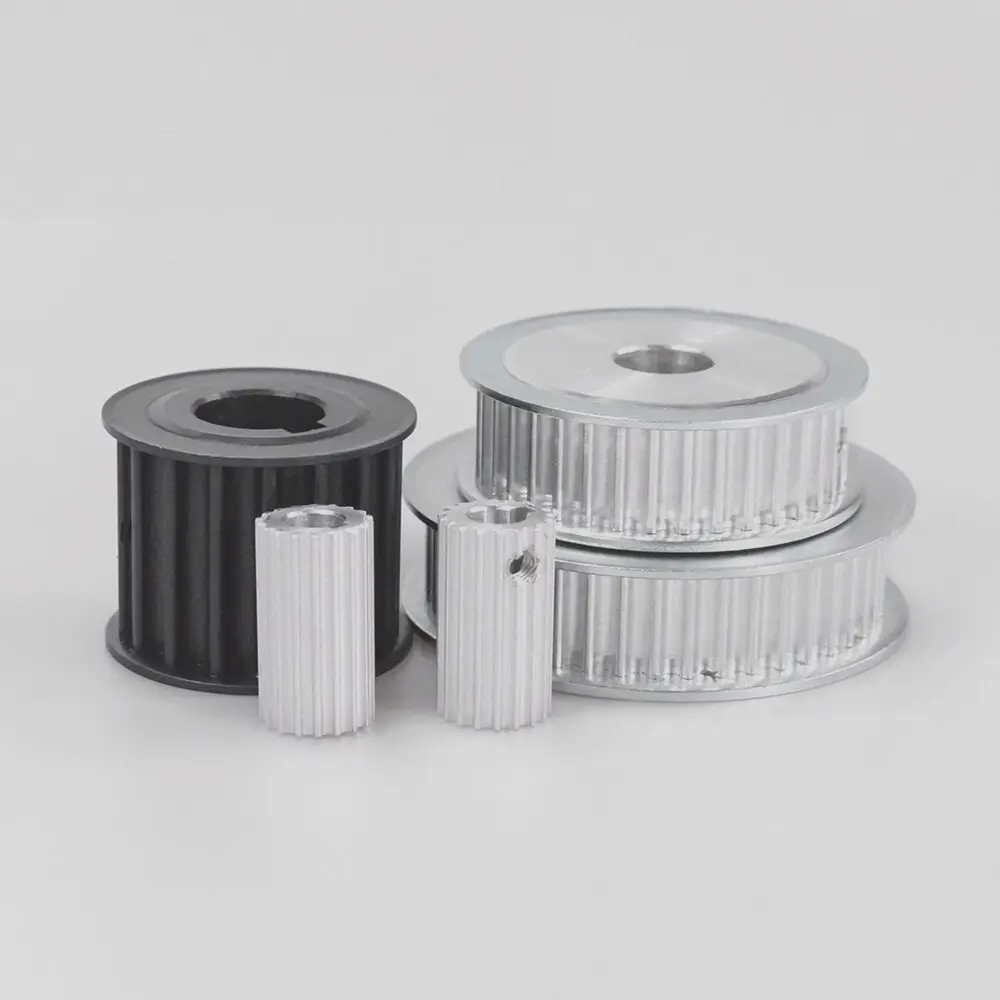

Шкивы для синхронных ремней

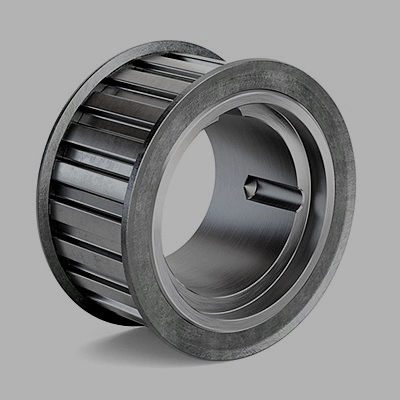

Шкивы для зубчатых ремней под втулку
| Профиль |
|---|
| XL |
| L |
| H |
| XH |
| 3M |
| 5M |
| 8M |
| 14M |
| T2.5 |
| T5 |
| T10 |
| AT5 |
| AT10 |
Шкивы для зубчатых ремней под расточку
| Профиль |
|---|
| XL |
| L |
| H |
| XH |
| 3M |
| 5M |
| 8M |
| 14M |
| T2.5 |
| T5 |
| T10 |
| AT5 |
| AT10 |

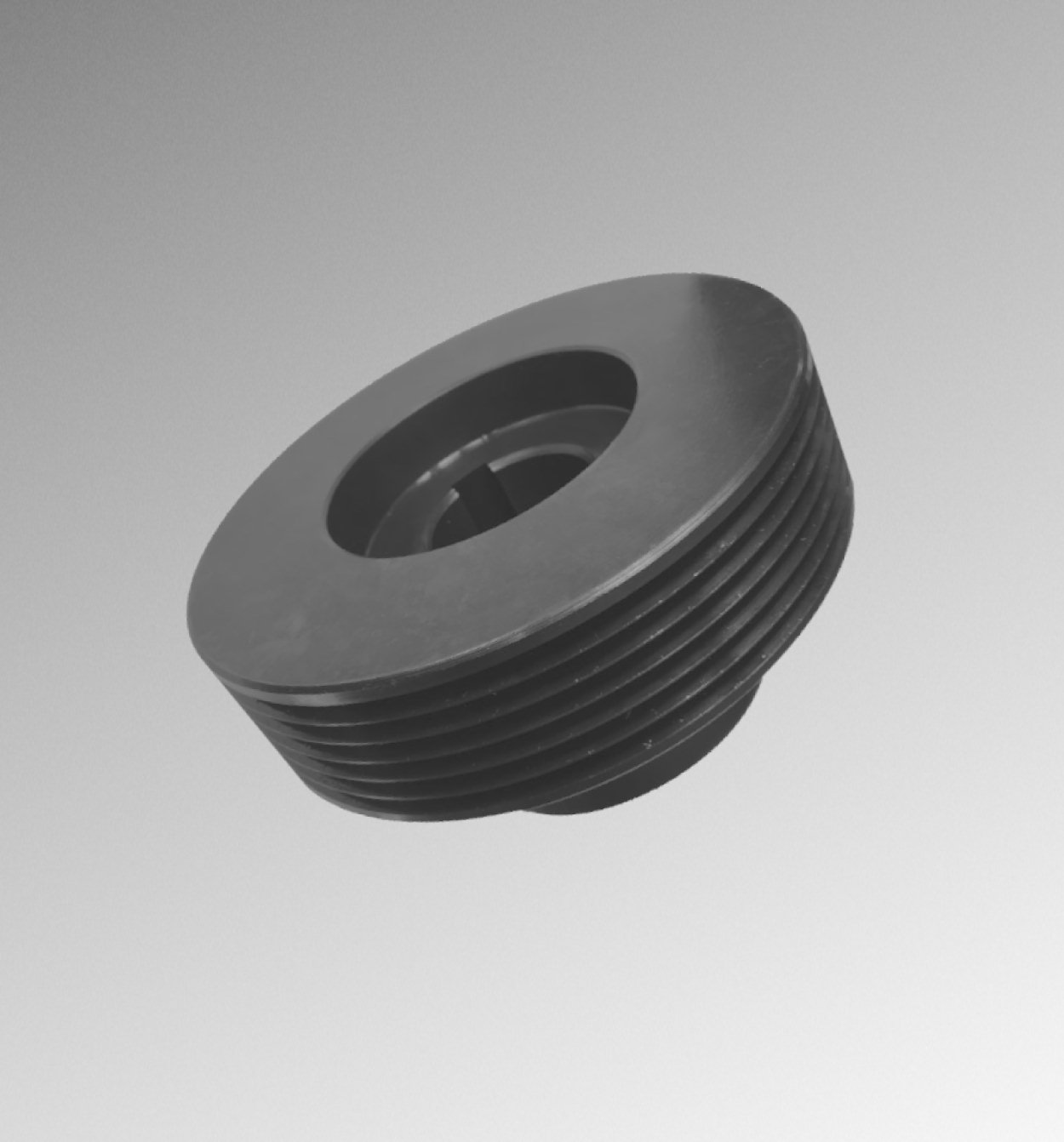

Поликлиновые шкивы
Шкивы для поликлиновых ремней
| Профиль |
|---|
| PH |
| PJ |
| PK |
| PL |
| PM |
Шкивы для поликлиновых ремней из стали, прошедшие процесс гальванизации. Допускается расточка под определенный посадочный диаметр со шпоночным пазом.

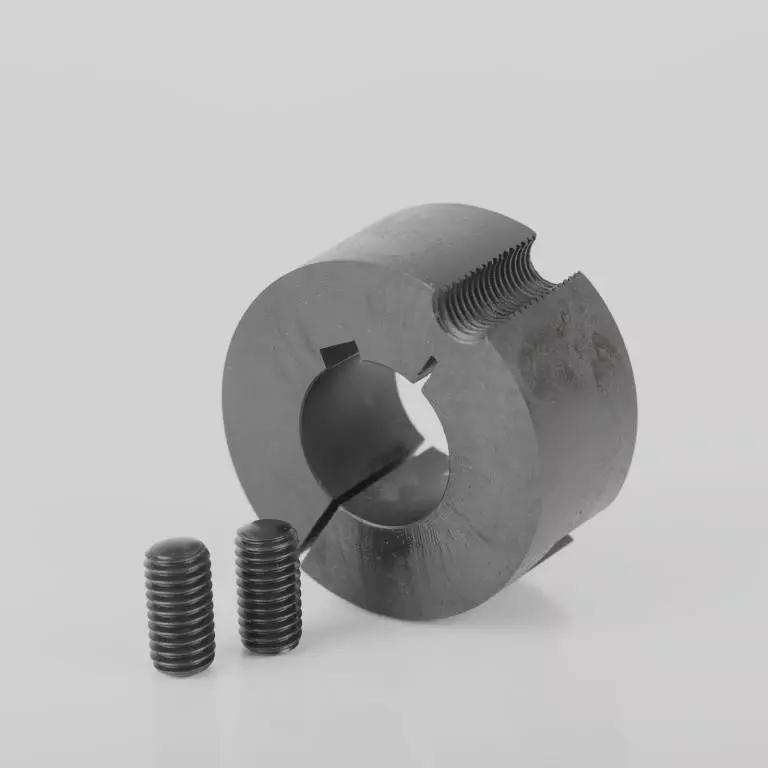

Конические втулки для шкивов (taper bush)
Конические втулки (taper bush)
| Втулка | Доступные диаметры посадки на вал, мм |
|---|---|
| 1008 | 9,10, 11, 12, 14, 15, 16, 18, 20, 22, 24, 25 |
| 1108 | 9,10, 11, 12, 14, 15, 16, 18, 20, 22, 24, 25, 28 |
| 1210 | 11, 12, 14, 15, 16, 18, 20, 22, 24, 25, 28, 30, 32 |
| 1215 | 11, 12, 14, 15, 16, 18, 20, 22, 24, 25, 28, 30, 32 |
| 1610 | 10, 12, 14, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42 |
| 1615 | 12, 14, 15, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42 |
| 2012 | 10, 15, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50 |
| 2517 | 10, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50, 55, 60, 65 |
| 3020 | 15, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75 |
| 3030 | 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80 |
| 3525 | 35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90 |
| 3535 | 35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90 |
| 4040 | 35, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 |
| 4545 | 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110 |
| 5050 | 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125 |
Конические втулки для шкивов изготовлены из чугуна GG25, допуски по посадке на вал и шпоночному пазу ISO E8. В комплекте со втулкой идут установочные винты, чтобы быстро и легко установить всю конструкцию на вал или снять ее.

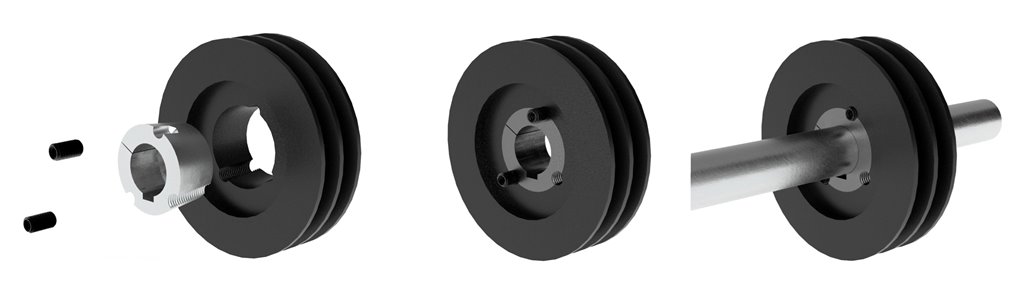

Сборка и установка шкива с конической втулкой
Чтобы установить шкив под коническую втулку на вал:
- - Очистите вал, посадочное отверстие втулки, наружную поверхность втулки и отверстие шкива от загрязнений, масла, остатков краски; если необходимо, зачистите мелкие неровности, граты. Установите втулку в шкив таким образом, чтобы отверстия для крепления втулки совпадали с соответствующими отверстиями на внутренней поверхности шкива.

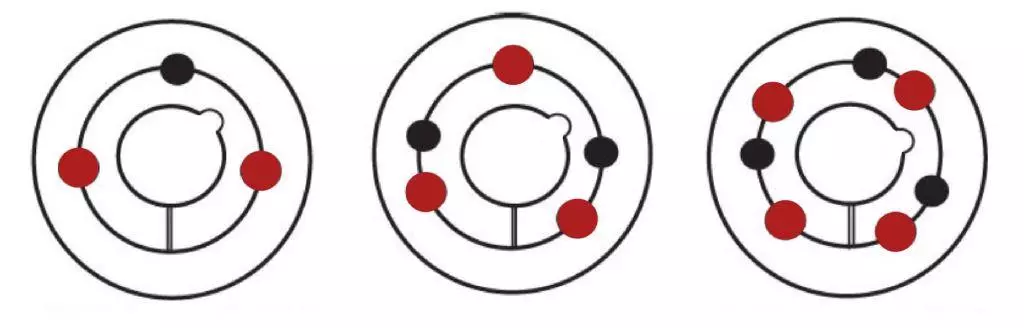

- - Слегка смажьте резьбу установочных винтов и, не прилагая усилий, закрутите их в совмещенные отверстия с резьбой на шкиве (отверстия для установки показаны на изображении красным цветом). Внимание: ни в коем случае не допускайте попадания смазочного вещества на вал или посадочные отверстия зажимной втулки и шкива.
- - Установите совмещенные коническую втулку и шкив на вал. Затяните винты. Чтобы усилить зажим, слегка постучите по лицевой стороне втулки резиновой киянкой или молотком с мягкими бойками, после чего снова затяните винты с силой до указанных в таблице значений. Периодически проверяйте затяжку винтов спустя некоторое время после установки.
| Номер втулки | 1008 | 1108 | 1210 | 1215 | 1610 | 1615 | 2012 | 2517 | 3020 | 3030 | 3525 | 3535 | 4040 | 4545 | 5050 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Момент затяжки, Nm | 6.2 | 6.2 | 19.9 | 19.9 | 19.9 | 19.9 | 31.8 | 48.8 | 90.8 | 90.8 | 109.5 | 109.5 | 181.5 | 234.0 | 311.0 |
Разборка и снятие шкива с конической втулкой
Чтобы снять шкив под коническую втулку с вала:
- - Раскрутите и извлеките установочные винты из отверстий, и, предварительно смазав, вставьте необходимое количество их (в зависимости от конструкции конической втулки: один, два или три) в отверстия с резьбой на втулке, предназначенные для снятия (показаны на изображении черным цветом); затягивайте до ослабления крепления втулки.
- - Снимите совмещенные коническую втулку и шкив с вала.
