Размеры стопорных колец DIN 471 (ГОСТ 13942) и DIN 472 (ГОСТ 13943)
В таблице ниже приведены размеры стопорных колец по DIN 471 (аналог ГОСТ 13942) и DIN 472 (аналог ГОСТ 13943).

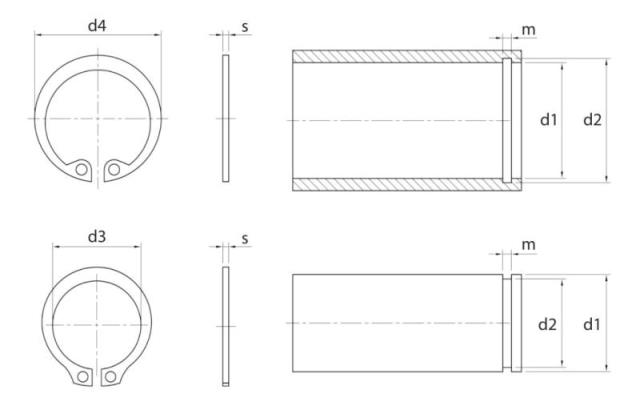

Чтобы подобрать необходимое кольцо, нужно измерить посадочный диаметр d1, не учитывая при этом глубину канавки d2. Если это не получается сделать - возможен подбор по сохранившемуся образцу: тогда измеряется d3 для наружного стопорного кольца или d4 для внутреннего стопорного кольца.
Внешнее стопорное кольцо (на вал) |
Внутреннее стопорное кольцо (в корпус) |
||||||
|---|---|---|---|---|---|---|---|
| Номинальный диаметр, d1 | Внутренний диаметр кольца, d3 | Толщина кольца, s | Внешний диаметр кольца, d4 | Толщина кольца, s | |||
| DIN 471 | ГОСТ 13942 | DIN 472 | ГОСТ 13943 | ||||
| M3 | 2,7 | 0,40 | |||||
| M4 | 3,7 | 0,40 | 0,60 | ||||
| M5 | 4,7 | 0,60 | 0,60 | ||||
| M6 | 5,6 | 0,70 | 0,70 | ||||
| M7 | 6,5 | 0,80 | 0,80 | ||||
| M8 | 7,4 | 0,80 | 1,00 | 8,7 | 0,80 | 0,80 | |
| M9 | 8,4 | 1,00 | 1,00 | 9,8 | 1,00 | 0,80 | |
| M10 | 9,3 | 1,00 | 1,00 | 10,8 | 1,00 | 1,00 | |
| M11 | 10,2 | 1,00 | 1,00 | 11,8 | 1,00 | 1,00 | |
| M12 | 11,0 | 1,00 | 1,00 | 13,0 | 1,00 | 1,00 | |
| M13 | 11,9 | 1,00 | 1,00 | 14,1 | 1,00 | 1,00 | |
| M14 | 12,9 | 1,00 | 1,00 | 15,1 | 1,00 | 1,00 | |
| M15 | 13,8 | 1,00 | 1,00 | 16,2 | 1,00 | 1,00 | |
| M16 | 14,7 | 1,00 | 1,20 | 17,3 | 1,00 | 1,00 | |
| M17 | 15,7 | 1,00 | 1,20 | 18,3 | 1,00 | 1,00 | |
| M18 | 16,5 | 1,20 | 1,20 | 19,5 | 1,00 | 1,00 | |
| M19 | 17,5 | 1,20 | 1,20 | 20,5 | 1,00 | 1,00 | |
| M20 | 18,5 | 1,20 | 1,20 | 21,5 | 1,00 | 1,00 | |
| M21 | 19,5 | 1,20 | 22,5 | 1,00 | 1,00 | ||
| M22 | 20,5 | 1,20 | 1,20 | 23,5 | 1,00 | 1,00 | |
| M23 | 21,4 | 1,20 | 1,20 | 24,6 | 1,00 | 1,20 | |
| M24 | 22,2 | 1,20 | 1,20 | 25,6 | 1,20 | 1,20 | |
| M25 | 23,2 | 1,20 | 1,20 | 26,9 | 1,20 | 1,20 | |
| M26 | 24,2 | 1,20 | 1,20 | 27,9 | 1,20 | 1,20 | |
| M27 | 25,1 | 1,20 | 28,9 | 1,20 | |||
| M28 | 25,9 | 1,50 | 1,20 | 30,1 | 1,20 | 1,20 | |
| M29 | 26,9 | 1,50 | 1,20 | 31,1 | 1,20 | 1,20 | |
| M30 | 27,9 | 1,50 | 1,20 | 32,1 | 1,20 | 1,20 | |
| M31 | 28,7 | 1,50 | 33,4 | 1,20 | |||
| M32 | 29,6 | 1,50 | 1,20 | 34,4 | 1,20 | 1,20 | |
| M33 | 30,5 | 1,50 | 35,4 | 1,20 | |||
| M34 | 31,5 | 1,50 | 1,20 | 36,5 | 1,50 | 1,20 | |
| M35 | 32,2 | 1,50 | 1,70 | 37,8 | 1,50 | 1,20 | |
| M36 | 33,2 | 1,75 | 1,70 | 38,8 | 1,50 | 1,20 | |
| M37 | 34,2 | 1,75 | 1,70 | 39,8 | 1,50 | 1,20 | |
| M38 | 35,2 | 1,75 | 1,70 | 40,8 | 1,50 | 1,20 | |
| M39 | 35,8 | 1,75 | 42,1 | 1,50 | |||
| M40 | 36,5 | 1,75 | 1,70 | 43,5 | 1,75 | 1,70 | |
| M41 | 37,5 | 1,75 | 44,5 | 1,75 | |||
| M42 | 38,5 | 1,75 | 1,70 | 45,5 | 1,75 | 1,70 | |
| M43 | 46,5 | 1,75 | |||||
| M44 | 40,5 | 1,75 | 47,5 | 1,75 | |||
| M45 | 41,5 | 1,75 | 1,70 | 48,5 | 1,75 | 1,70 | |
| M46 | 42,5 | 1,75 | 1,70 | 49,5 | 1,75 | 1,70 | |
| M47 | 43,5 | 1,75 | 50,5 | 1,75 | 1,70 | ||
| M48 | 44,5 | 1,75 | 1,70 | 51,1 | 1,75 | 1,70 | |
| M50 | 45,8 | 2,00 | 2,00 | 54,2 | 2,00 | 1,70 | |
| M51 | 55,2 | 2,00 | |||||
| M52 | 47,8 | 2,00 | 2,00 | 56,2 | 2,00 | 1,70 | |
| M53 | 57,2 | 2,00 | |||||
| M54 | 49,8 | 2,00 | 2,00 | 58,2 | 2,00 | 1,70 | |
| M55 | 50,8 | 2,00 | 2,00 | 59,2 | 2,00 | 1,70 | |
| M56 | 51,8 | 2,00 | 2,00 | 60,2 | 2,00 | 1,70 | |
| M57 | 52,8 | 2,00 | 61,2 | 2,00 | |||
| M58 | 53,8 | 2,00 | 2,00 | 62,2 | 2,00 | 1,70 | |
| M60 | 55,8 | 2,00 | 2,00 | 64,2 | 2,00 | 1,70 | |
| M62 | 57,8 | 2,00 | 2,00 | 66,2 | 2,00 | 1,70 | |
| M63 | 58,8 | 2,00 | 67,2 | 2,00 | |||
| M65 | 60,8 | 2,50 | 2,50 | 69,2 | 2,50 | 1,70 | |
| M67 | 62,6 | 2,50 | 70,2 | 2,50 | |||
| M68 | 63,5 | 2,50 | 2,50 | 72,5 | 2,50 | 1,70 | |
| M70 | 65,5 | 2,50 | 2,50 | 74,5 | 2,50 | 1,70 | |
| M72 | 67,5 | 2,50 | 2,50 | 76,5 | 2,50 | 1,70 | |
| M75 | 70,5 | 2,50 | 2,50 | 79,5 | 2,50 | 1,70 | |
| M77 | 72,5 | 2,50 | 80,5 | 2,50 | |||
| M78 | 73,5 | 2,50 | 2,50 | 82,5 | 2,50 | 2,00 | |
| M80 | 74,5 | 2,50 | 2,50 | 85,5 | 2,50 | 2,00 | |
| M82 | 76,5 | 2,50 | 2,50 | 87,5 | 2,50 | 2,00 | |
| M85 | 79,5 | 3,00 | 2,50 | 90,5 | 3,00 | 2,00 | |
| M87 | 81,5 | 3,00 | 92,5 | 3,00 | |||
| M88 | 82,5 | 3,00 | 3,00 | 93,5 | 3,00 | 2,00 | |
| M90 | 84,5 | 3,00 | 3,00 | 95,5 | 3,00 | 2,00 | |
| M92 | 84,5 | 3,00 | 3,00 | 97,5 | 3,00 | 2,00 | |
| M95 | 89,5 | 3,00 | 3,00 | 100,5 | 3,00 | 2,00 | |
| M97 | 89,5 | 3,00 | 102,5 | 3,00 | |||
| M98 | 89,5 | 3,00 | 3,00 | 103,5 | 3,00 | 2,00 | |
| M100 | 94,5 | 3,00 | 3,00 | 105,5 | 3,00 | 2,00 | |
| M102 | 94,5 | 3,00 | 3,00 | 108,0 | 4,00 | 2,50 | |
| M105 | 98 | 4,00 | 3,00 | 112,0 | 4,00 | 2,50 | |
| M107 | 98 | 4,00 | 114,0 | 4,00 | |||
| M108 | 98 | 4,00 | 3,00 | 115,0 | 4,00 | 2,50 | |
| M110 | 103 | 4,00 | 3,00 | 117,0 | 4,00 | 2,50 | |
| M112 | 103 | 4,00 | 3,00 | 119,0 | 4,00 | 2,50 | |
| M115 | 108 | 4,00 | 3,00 | 122,0 | 4,00 | 2,50 | |
| M117 | 108 | 4,00 | 122,0 | 4,00 | |||
| M118 | 108 | 4,00 | 122,0 | 4,00 | |||
| M120 | 113 | 4,00 | 3,00 | 127,0 | 4,00 | 2,50 | |
| M122 | 113 | 4,00 | 127,0 | 4,00 | |||
| M125 | 118 | 4,00 | 3,00 | 132,0 | 4,00 | 2,50 | |
| M127 | 118 | 4,00 | 132,0 | 4,00 | |||
| M128 | 118 | 4,00 | 132,0 | 4,00 | |||
| M130 | 123 | 4,00 | 3,00 | 137,0 | 4,00 | 2,50 | |
| M132 | 123 | 4,00 | 137,0 | 4,00 | |||
| M135 | 128 | 4,00 | 3,00 | 142,0 | 4,00 | 2,50 | |
| M137 | 128 | 4,00 | 142,0 | 4,00 | |||
| M138 | 128 | 4,00 | 142,0 | 4,00 | |||
| M140 | 133 | 4,00 | 3,00 | 147,0 | 4,00 | 2,50 | |
| M142 | 133 | 4,00 | 147,0 | 4,00 | |||
| M145 | 138 | 4,00 | 3,00 | 152,0 | 4,00 | 2,50 | |
| M147 | 138 | 4,00 | 152,0 | 4,00 | |||
| M148 | 138 | 4,00 | 152,0 | 4,00 | |||
| M150 | 142 | 4,00 | 3,00 | 158,0 | 4,00 | 3,00 | |
| M152 | 142 | 4,00 | 158,0 | 4,00 | |||
| M155 | 146 | 4,00 | 3,00 | 164,0 | 4,00 | 3,00 | |
| M157 | 146 | 4,00 | 164,0 | 4,00 | |||
| M158 | 146 | 4,00 | 164,0 | 4,00 | |||
| M160 | 151 | 4,00 | 3,00 | 169,0 | 4,00 | 3,00 | |
| M162 | 151 | 4,00 | 169,0 | 4,00 | |||
Другие виды стопорных колец и упорных шайб

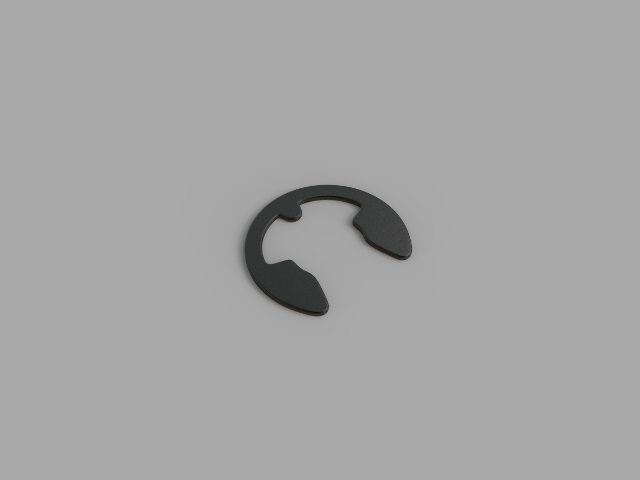

DIN 6799 / ГОСТ 11648

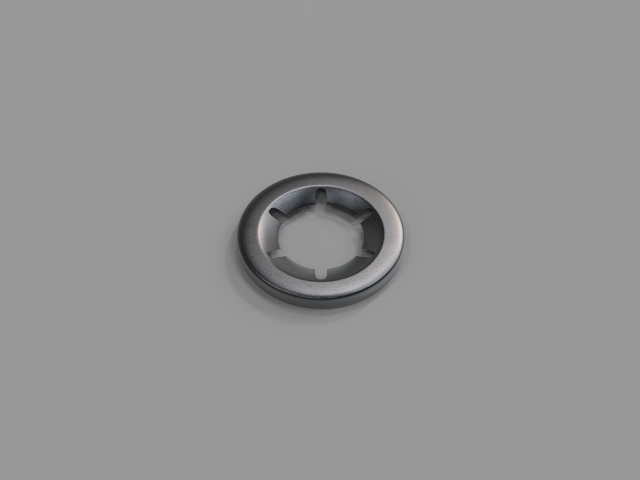

STAR LOCK

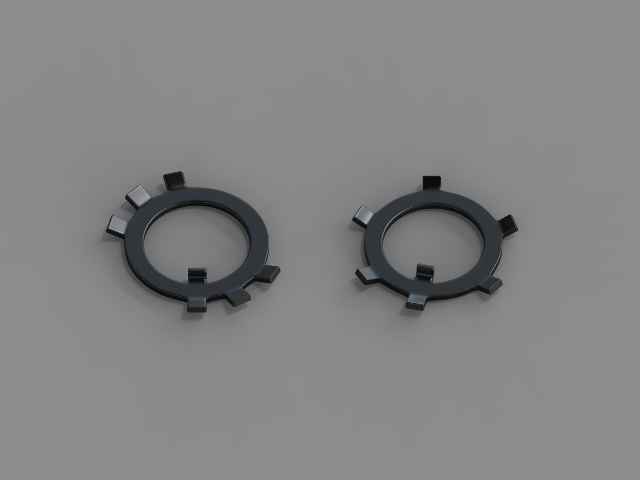

ГОСТ 11872

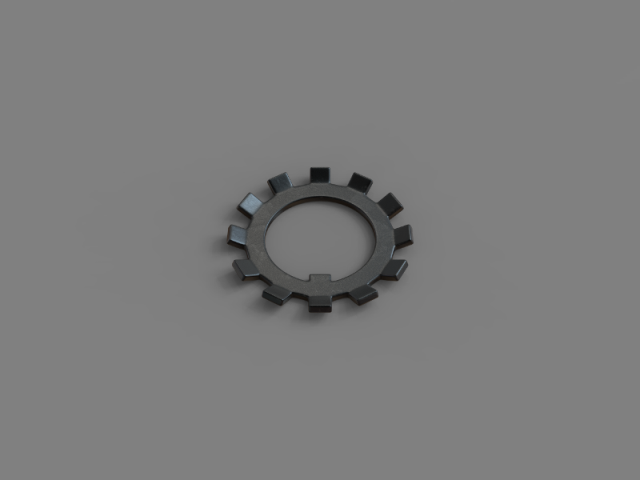

DIN 5406

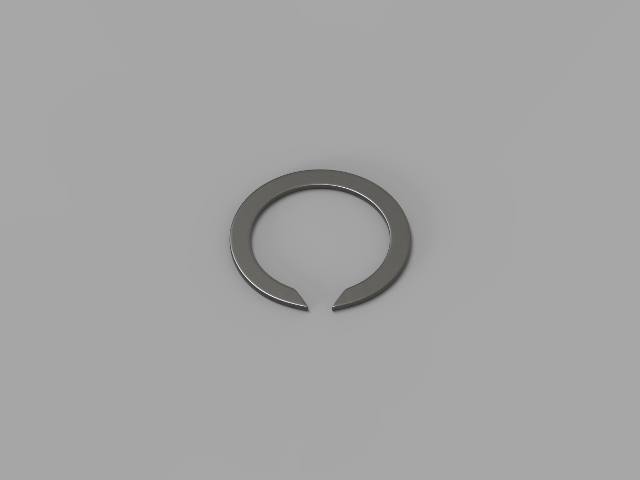

ГОСТ 13940

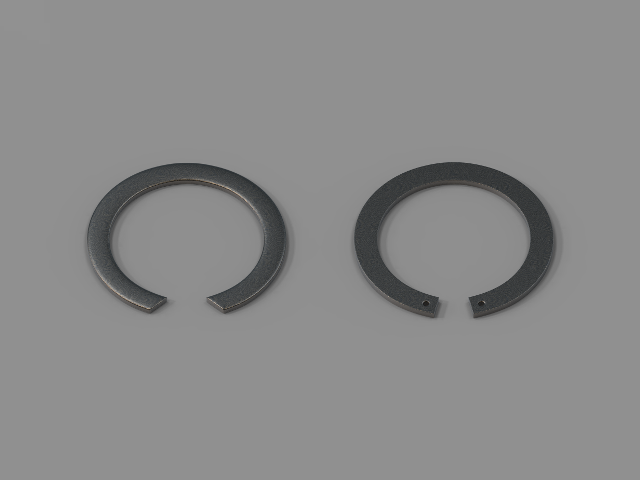

ГОСТ 13941

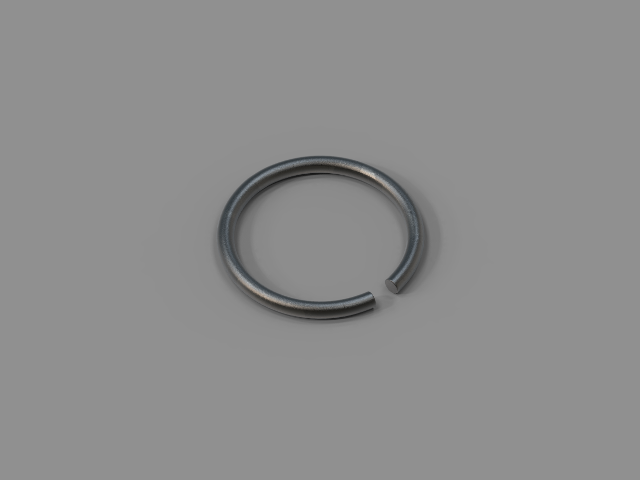

DIN 7993
